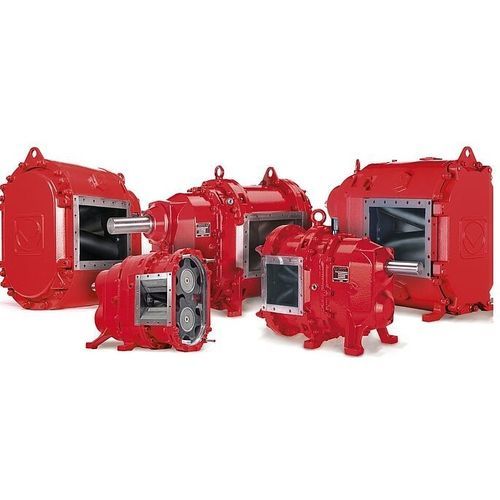

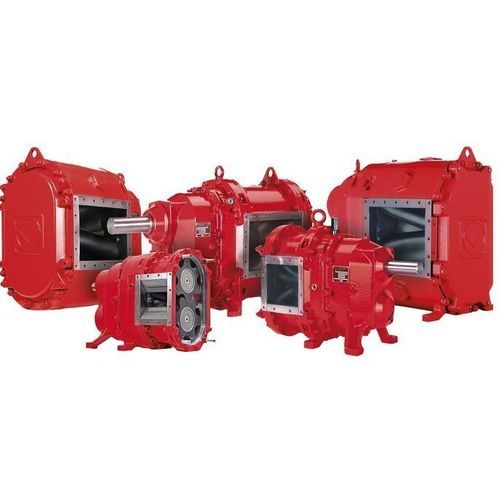

Bomba de lóbulos VX series

de lamapara águas residuaispara produtos químicos

Visão geral
A série VX da Vogelsang é uma família de bombas lobulares rotativas projetada para transferência industrial de meios que variam de líquidos de baixa viscosidade a produtos altamente viscosos, abrasivos, agressivos ou sensíveis ao cisalhamento. Construção compacta, acesso QuickService para manutenção e múltiplas opções de materiais e acionamentos para diferentes requisitos de processo.

Principais benefícios

• Manutenção fácil no local: câmara de bombeamento acessível removendo a tampa (QuickService).
• Autoescorvante e resistente a funcionamento a seco e a corpos estranhos.
• Design modular baseado em elementos reduz custos de peças sobressalentes e tempo de paragem.
• Ampla seleção de lóbulos e materiais para compatibilidade com o fluido e resistência ao desgaste.
• Alta eficiência volumétrica para operação com custo-efetividade.

Modelos (visão geral)
VX100
Unidade compacta disponível em quatro tamanhos. Adequada para caudais pequenos a médios até 50 m3/h e pressões até 10 bar. Opções: componentes em alumínio leve, motor elétrico flangeado diretamente, versão PTB A1.

VX136
Design compacto e universal com seis tamanhos e múltiplas variantes construtivas. Caudais até 364 m3/h e pressões até 12 bar. Opções: InjectionSystem, chapas de desgaste radiais/axiais e materiais especiais (ADI, aço inoxidável, ligas de níquel).

VX186
Design robusto em oito tamanhos e diversas configurações. Caudais até 1.025 m3/h e pressões até 12 bar. Projetada para grandes volumes e meios abrasivos, viscosos ou agressivos; inclui conceito de chapas de desgaste e várias opções de acionamento.

VX215
Gama de alta capacidade com quatro tamanhos e seis projetos, permitindo caudais até 1.417 m3/h (24.000 l/min) e pressões até 8 bar. Grande seção livre (ex. 90 mm) para elevada tolerância a corpos estranhos; QuickService e InjectionSystem permitem manutenção rápida.

VX230
Série de alto desempenho com quatro tamanhos e seis configurações. Vazões até 1.234 m3/h e pressões até 12 bar. Concebida para manutenção rápida e tempo de paragem mínimos.

Características da série VX

• Metades de carcaça ajustáveis para compensar desgaste sem peças adicionais.
• Placas de desgaste axiais e radiais em aços altamente resistentes para alargar intervalos de manutenção.
• Portfólio de lóbulos amplo: várias geometrias e materiais (NBR, variantes EPDM, CSM, FKM, PU, aço inoxidável, aço nitretado) incluindo lóbulos HiFlo para bombeamento sem pulsação.
• Opções de materiais: ferro fundido cinzento resistente à abrasão, ADI, aço inoxidável e ligas base níquel; tratamentos térmicos e revestimentos anti-desgaste disponíveis.
• Quality Cartridge: vedação mecânica pré-montada para substituição rápida e fiável.
• Eixos robustos de grande diâmetro para minimizar deflexão e desgaste na arranque.

Opções da série VX

• InjectionSystem para melhorar tolerância a corpos estranhos, sucção e eficiência volumétrica (ensaios de campo: até ~2,5× vida útil).
• Placas de desgaste radiais e axiais em aços especiais.
• Lóbulos HiFlo® para funcionamento sem pulsação e maior capacidade de sucção.
• Sensores de velocidade para controlo e monitorização relacionados com o caudal.
• Universal Drive System (UDS) para diferentes tipos de acionamento e simplificação da gestão de peças sobressalentes.
• Design QD com rolamento adicional para reduzir a deflexão do eixo em alta pressão.
• Versões leves / alumínio para aplicações de transporte com partes húmidas em materiais resistentes ao desgaste.

Aplicações

• Agricultura (espalhamento, transferência de estrume líquido).
• Plantas de biogás (alimentação, recirculação, gestão do digestato).
• Indústria (transferência de fluidos abrasivos ou viscosos, químico conforme seleção de materiais).
• Transporte e sistemas móveis (caminhões-tanque, ferroviário, marítimo).
• Tratamento de águas residuais e gestão de lamas, alimentação de filtração por membrana.

Documentação e materiais técnicos
Documentação do fabricante, brochuras e fichas técnicas estão disponíveis junto da Vogelsang para suporte à seleção e integração.

Especificações técnicas

• Séries: VX100, VX136, VX186, VX215, VX230 (múltiplos tamanhos e tipos de construção).
• Faixas de caudal (exemplos): VX100 até 50 m3/h; VX136 até 364 m3/h; VX186 até 1.025 m3/h; VX215 até 1.417 m3/h; VX230 até 1.234 m3/h.
• Capacidades de pressão (exemplos): VX100 até 10 bar; VX136 até 12 bar; VX186 até 12 bar; VX215 até 8 bar; VX230 até 12 bar.
• Passagem livre: VX215 até 90 mm (exemplo).
• Materiais de construção: ferro fundido cinzento resistente à abrasão, ADI, aço inoxidável, duplex, ligas de níquel; placas de desgaste em aços especiais.
• Serviços & manutenção: QuickService (peças em contacto substituíveis em posição), Quality Cartridge, design por elementos para manutenção económica.
• Opções: InjectionSystem, lóbulos HiFlo, placas de desgaste radiais/axiais, UDS, sensores de velocidade, design QD, versões leves/alumínio.
