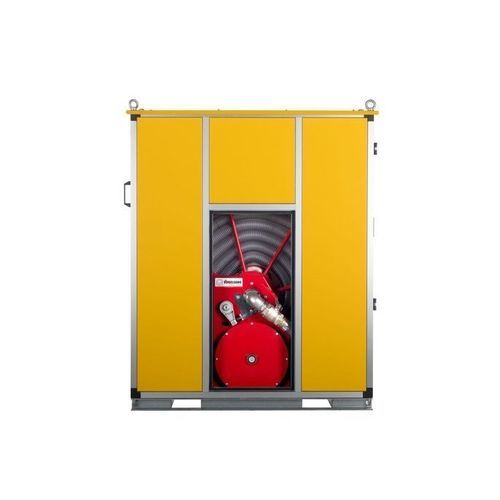

Enrolador de mangueira de sucção ReelUnit

motorizadoautomáticopara água

Visão geral Sistemas de carretel de mangueira para abastecimento de água e evacuação de águas residuais por vácuo em ferrovias. O ReelUnit é uma alternativa quando módulos convencionais de fornecimento e evacuação não podem ser usados devido a condições estruturais especiais. Os ReelUnits são sistemas profissionais de carretel usados para esvaziar tanques de retenção de sanitários por sucção (ReelUnit WD) e para fornecer água a trens de passageiros (ReelUnit WS). Dependendo dos requisitos, estão disponíveis versões compactas de múltiplas filas ou versões mono-fila especialmente estreitas.

Principais benefícios

• Design extremamente compacto
• Adequado para montagem em superfície ou sob piso
• Modelos para uso interno e externo
• Retração por mola e retração motorizada para enrolar as mangueiras
• Variantes multi-fila compactas e mono-fila estreitas para diferentes restrições junto à via

Aplicações

• Evacuação de águas residuais por vácuo (esvaziamento de tanques de retenção de sanitários) — ReelUnit WD
• Abastecimento de água para trens de passageiros — ReelUnit WS
• Uso em corredores estreitos entre vias onde a instalação no solo evita a intrusão no gálibo ferroviário

Modelos

• ReelUnit U: Solução sob piso desenvolvida para instalação em corredores estreitos entre vias; componentes que exigem manutenção podem ser levantados do invólucro para fácil acesso ao nível da plataforma.

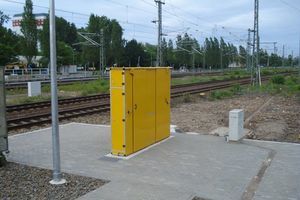

• ReelUnit S: Sistemas de carretel estacionários em superfície para evacuação (WD) ou enchimento de água (WS); disponíveis com carretéis de mola ou motorizados; versões externas podem ser equipadas com invólucro isolado e aquecedores para evitar congelo.
• ReelUnit M: Solução móvel em carrinho para fornecimento flexível de mangueiras em diferentes posições de trabalho.
• ReelUnit SP: Solução autónoma com unidade de bomba de vácuo integrada para esvaziar reservatórios de sanitários independentemente de um sistema de vácuo centralizado.

Funcionalidades e opções

• Automação: pré-seleção do volume de enchimento, desligamento automático em estações de extração por vácuo, acesso remoto para manutenção, aquisição automatizada de dados de operação
• Aquisição de dados: registo e análise opcionais de parâmetros operativos como ciclos de enchimento e enxaguamento
• Monitorização de fluxo e elementos de controlo para registo de processos e automação
• EasyConnect Plus: acoplamento de sucção sem gotejamento com design de válvula patenteado para disposição higiénica; design compacto e leve com junta giratória integrada para manuseio ergonómico
• Controlo remoto: controlo remoto por rádio opcional para operação de válvulas e retração automática da mangueira
• Monitor de nível para tanques de água potável: desligamento automático via módulos rádio ICE que transmitem o nível de enchimento sem fio para a estação de enchimento
• Sistema de retração de mangueira: retração automática para manuseio suave e ergonómico; disponível em mola ou motorizado
• Pronto para exterior: invólucros isolados e aquecedores para evitar congelação

Especificações técnicas

• Marca: Vogelsang
• Denominação comercial (modelo): ReelUnit
• Funções: Sucção de águas residuais (WD) e abastecimento de água (WS)
• Montagem: Sob piso (U), Superfície / estacionário (S), Móvel (M), Autónomo com bomba de vácuo integrada (SP)
• Retração da mangueira: retração por mola, retração motorizada, sistema de retração automático disponível
• Opções: Automação, Aquisição de dados, Monitorização de fluxo, Acoplamento EasyConnect Plus, Controlo remoto (rádio), Monitor de nível via módulos ICE
• Serviço / manutenção: As unidades sob piso (U) permitem elevar os componentes ao nível da plataforma para manutenção
• Ambiente: Modelos para instalação interior e exterior; unidades exteriores aquecíveis/isoláveis
• Utilização típica: Equipamento de serviço ferroviário para evacuação e abastecimento de água quando não é possível instalar módulos convencionais
