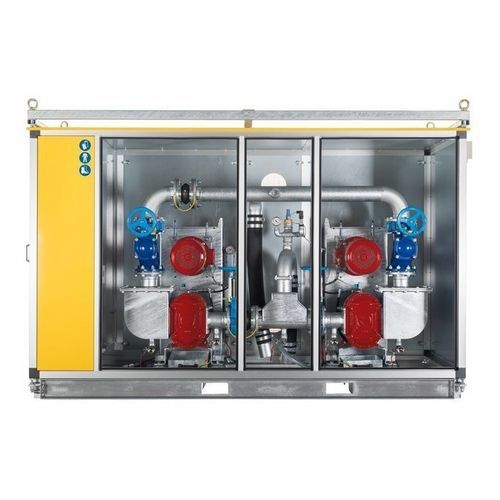

Grupo de bombeamento a vácuo modular VacUnit

transferência circularcompactoautomático

Visão geral
O Vogelsang VacUnit é uma estação de bombagem a vácuo compacta para recolha de águas cinzentas e negras em sistemas de águas residuais a vácuo. Concebida como uma unidade centralizada, a VacUnit mantém o vácuo necessário ao transporte de efluentes e permite a descarga em linha das fases mistas ar/água para a infraestrutura de águas residuais a jusante. Bombas de lóbulos rotativos da série VX da Vogelsang oferecem operação multifásica e autoescorvante sem necessidade de reservatórios de vácuo separados.

Vantagens

• Pequena área ocupada para locais com espaço restrito
• Alta disponibilidade através de configuração bomba em serviço / reserva (DP)
• Conceção de sistema simplificada sem reservatórios de recolha de vácuo separados
• Menor exigência de manutenção graças ao conceito QuickService
• Transporte em linha simultâneo de ar e líquidos
• Insensível a corpos estranhos e entupimentos; tolerante a funcionamento a seco

Princípios / Princípio de funcionamento
A VacUnit mantém o nível de vácuo necessário ao transporte de águas residuais em sistemas de colecta a vácuo. O seu conceito de bombagem multifásica transporta ar e líquido simultaneamente e descarrega-os em linha nos sistemas a jusante, eliminando a necessidade de reservatórios de recolha de vácuo e de bombas separadas para vácuo/águas residuais.

Modelos

• VacUnit DP (estação de dupla bomba): Configuração de dupla bomba com unidades redundantes e controlo inteligente de bombas para garantir operação contínua e gestão de picos de carga.
• VacUnit SP (estação de bomba única): Configuração de bomba única que utiliza uma bomba de lóbulos rotativos Vogelsang VX-series para operação fiável, silenciosa e manutenção simplificada.

Características

• Bombas de lóbulos rotativos Vogelsang VX-series com design QuickService para manutenção rápida
• Redundância serviço/standby nas versões DP para maior tempo de atividade
• Conceito de bombagem multifásica que permite descarga em linha de líquido e ar

Opções

• Elementos de aquecimento elétrico para proteção contra geada e operação externa em baixas temperaturas
• Aquisição de dados de operação, monitorização online e manutenção remota através de interfaces de controlo; portal VEBSys para acesso remoto e suporte
• Sala máquina em contentor (20' ou 40') com espaço para equipamento adicional e layouts personalizados
• Recinto resistente às intempéries e insonorizado com estrutura em perfis de alumínio, painéis sandwich isolados, grelhas de ventilação e painéis de serviço

Transferências & Documentação (apenas títulos)

• Ficha técnica: VacUnit DP - Estação de dupla bombagem
• ePaper: VacUnit DP - Estação de dupla bombagem
• Ficha técnica: VacUnit SP - Estação de bomba única
• ePaper: VacUnit SP - Estação de bomba única
• Brochura: Estaçõess de serviço de fácil utilização para oficinas de manutenção ferroviária

Mais informações
A VacUnit destina-se a sistemas de colecta de águas residuais a vácuo quando o espaço é limitado e é necessária a geração fiável de vácuo e descarga de águas residuais. O seu design privilegia disponibilidade, manutenção simples e resistência a entupimentos e corpos estranhos, tornando-a adequada para instalações de manutenção ferroviária e locais similares.

Especificações técnicas

• Família de produto / nome do modelo: VacUnit (variantes DP e SP)
• Tipo de bomba: Bombas de lóbulos rotativos Vogelsang VX-series (capazes de operação multifásica, autoescorvantes, tolerantes a funcionamento a seco)
• Conceito do sistema: Bombagem multifásica — transporta líquidos e ar na mesma operação; descarga em linha para o sistema de águas residuais a jusante
• Destaques do design: Pegada compacta, redundância serviço/standby (DP), conceito de manutenção QuickService
• Opções: Aquecimento elétrico, monitorização remota/VEBSys, sala máquina em contentor, armário protetor resistente às intempéries e insonorizado
• Aplicação: Sistemas de colecta e eliminação de águas residuais a vácuo (águas cinzentas e negras) para instalações de manutenção ferroviária e locais similares
