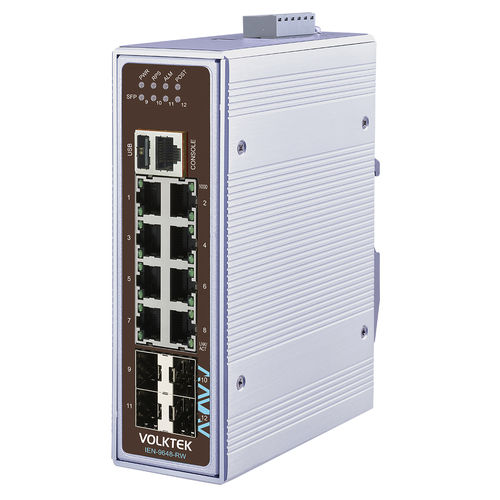

Switch de rede gerenciável IEN-9648-RW

12 portasGigabit EthernetProfiNet

Destaques do produto 8 x portas RJ45 10/100/1000 e 4 x portas de ligação ascendente GbE SFP para dispositivos de controlo a longa distância e ligação em cadeia 1 x porta de consola para interface de linha de comandos e porta USB suporta atualização de firmware, mantém as definições de configuração seguras e transfere ficheiros de registo Dá prioridade à transmissão para aplicações industriais utilizando pacotes EIP (EtherNet/IP), PROFINET e GOOSE Ampla gama de alimentação de entrada (12 a 48 VCC) adequada a diferentes ambientes Aprovação ferroviária EN 50155, EN 50121-4, EN 61373 Certificações, normas de comunicação para operações ferroviárias seguras e fiáveis Temperaturas de funcionamento -40°C~75°C (-40°F~167°F) e IP30 Caixa de alumínio Descrição geral O IEN-9648-RW é um comutador industrial gerido por ligação descendente de 8 portas 10/100/1000 RJ45 e ligação ascendente de 4 portas GbE SFP de elevado desempenho, concebido para cumprir os requisitos térmicos e as condições ambientais das aplicações ferroviárias. As portas de ligação descendente ligam-se a dispositivos e controladores industriais. As portas de fibra permitem a transmissão Gigabit Ethernet sem ruído para uma recuperação rápida, fiável e de longa distância para outros comutadores ou para o centro de controlo. A porta de consola do tipo RJ45 permite a resolução de problemas de rede de saída quando as redes não funcionam corretamente. A porta USB, concebida para guardar ficheiros de configuração, guardar ficheiros de registo do sistema e atualizar o firmware, reduz o tempo de inatividade da rede e os custos operacionais. O comutador oferece várias funcionalidades incorporadas de otimização do tráfego e de desempenho da rede para dar prioridade às aplicações industriais, evitar a perda de dados durante a comunicação e assegurar uma transmissão estável. O comutador inclui um mapa de topologia compatível com dispositivos de terceiros para monitorizar a rede. Este dispositivo está em conformidade com as normas de cibersegurança para proteger a rede contra vulnerabilidades e proteger os seus activos. Este comutador é construído com componentes de nível industrial, encerrado numa caixa de alumínio IP30 com elevada condutividade térmica para proteger o dispositivo de ferramentas e perigos. Para garantir a fiabilidade, a fonte de alimentação redundante e o contacto de relé de alarme no bloco de terminais asseguram operações ininterruptas e emitem alertas em caso de falha de energia. Concebido para resistir a vibrações, choques, quedas livres e temperaturas entre -40°C~75°C (-40°F~167°F), é adequado para locais como túneis. Caraterísticas Proteção eléctrica e electromagnética robusta: Concebida para resistir a EMI (interferência electromagnética), ESD (descarga eletrostática), picos de energia, sobretensão, sobrecorrente e polaridade inversa. VLAN com base em portas e IEEE 802.1Q: GARP (Generic Attribute Registration Protocol) e GVRP (Generic VLAN Registration Protocol) para segmentação de grandes redes em partes mais pequenas e domínios de difusão separados. Backup automático do firmware: Cópia de segurança automática do firmware para a memória secundária e ativação da mesma em caso de perda da memória primária. Sistema de alimentação redundante: Para garantir o funcionamento contínuo da alimentação, o comutador foi concebido para ser ligado simultaneamente a duas fontes de alimentação e a um alarme através de um bloco de terminais industrial normalizado. Se uma fonte de alimentação deixar de funcionar, o comutador começará a alimentar a sua energia na fonte de alimentação alternativa e o alarme disparará para notificar os técnicos sobre o evento. Monitorização e gestão eficientes da rede: Protocolos SNMP (Simple Network Management Protocol) e RMON (Remote Monitoring) para uma gestão e monitorização eficientes do tráfego. Priorização eficiente do tráfego: Mecanismos QoS (Quality of Service) eficazes para atribuição de prioridades, transmissão de tráfegos dedicados a aplicações específicas e atribuição de largura de banda adequada a comunicações de missão crítica. Anel redundante para recuperação rápida da rede: Xpress Ring para deteção e recuperação de falhas de ligação em milissegundos. Especificações Normas: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-negociação Nway), IEEE 802.3x (Controlo de fluxo), IEEE 802.3ad (Agregação de ligações), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Classe de serviço), IEEE 802.1Q (Marcação de VLAN), IEEE 802.1X (Autenticação de porta), IEEE 1588v2 (PTP) Interface: 8 x 10/100/1000BASE-T (RJ45), 4 x slots GbE SFP, 1 x porta de consola RJ45, 1 x porta USB Interruptor DIP: Configuração do alarme de queda de tensão de alimentação primária/redundante Painel de LEDs: PWR, RPS, ALM, POST, 1000, LNK/ACT Alimentação: Tensão de entrada: Entradas primárias: 12V~48VDC, Entradas redundantes: 12V~48VDC; Ligação: Bloco de terminais; Consumo de energia: Sistema: 18W; Relé de alarme: Uma saída de relé, 1 A @ 24V DC Mecânica e Ambiente: Carcaça: Alumínio (Proteção IP30); Montagem: Trilho DIN; Temperatura operacional: -40°C~75°C (-40°F~167°F); Temperatura de armazenamento: -40°C~85°C (-40°F~185°F); Umidade operacional: 5 a 95% RH (sem condensação); Umidade de armazenamento: 5 a 95% RH (sem condensação); Peso: 955 g (2,1 lb); Dimensão (LxAxP): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 pol.) Informações para pedidos ModeloDescriçãoIEN-9648-RWComutador Industrial Gerenciado 8 x 10/100/1000 RJ45 e 4 x GbE SFP, Aprovação Ferroviária *Especificações sujeitas a alterações sem aviso prévio. Caraterísticas Técnicas / Especificações Modelo: IEN-9648-RW 8 x 10/100/1000 portas RJ45 4 x portas de uplink GbE SFP 1 x porta de console (RJ45) 1 x porta USB Montagem em trilho DIN Carcaça de alumínio IP30 Temperatura de operação: -40°C~75°C (-40°F~167°F) Temperatura de armazenamento: -40°C~85°C (-40°F~185°F) Entrada de energia: 12V~48VDC (Primária e Redundante) Consumo de energia: 18W Peso: 955 g (2,1 lb) Dimensões: 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 pol.) Certificações: EN 50155, EN 50121-4, EN 61373
