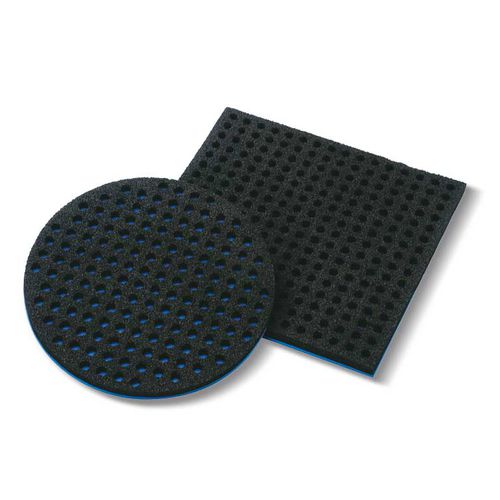

Placa para manipulador a vácuo PX series

Placas de sucção standard PX e P2X para sistemas OCTOPUS As placas de sucção PX descritas nesta página são instaladas de série em todos os sistemas OCTOPUS e, por conseguinte, podem ser fornecidas como peça sobresselente ou de substituição. São fabricadas com chapas de alumínio anodizado com orifícios calibrados equidistantes entre si e revestidas com uma espuma de borracha especial perfurada com duas espessuras diferentes: 15 mm para os pratos de aspiração da gama PX; 30 mm para os pratos de aspiração especiais da gama P2X. A espuma de borracha também é perfurada nos orifícios calibrados, mas os seus orifícios têm um diâmetro de 15 mm. A utilização de orifícios calibrados permite o cálculo exato do caudal do gerador de vácuo a utilizar, de modo a garantir que, mesmo na presença de perdas devidas à transpiração ou mesmo em caso de não cobertura do objeto a agarrar, se mantenha um nível mínimo de vácuo suficiente para agarrar e manipular a carga. A sua força de elevação foi calculada considerando um nível de vácuo de, pelo menos, -75 Kpa, a superfície total dos orifícios no interior da espuma de borracha e um fator de segurança 3.
