Vacuômetro mecânico 123010A

com tubo de Bourdoncom escala duplaanalógico

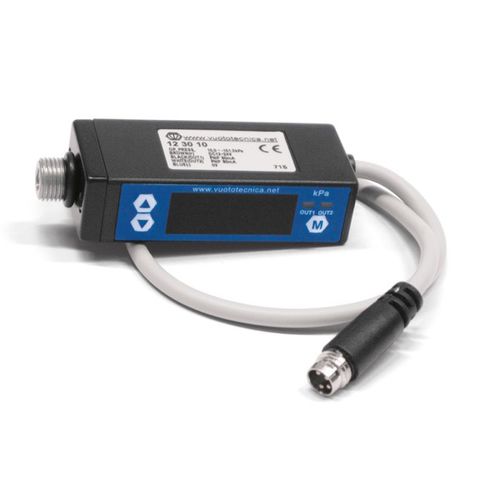

Interruptores digitais de vácuo Altera a forma destes interruptores digitais de vácuo em relação aos anteriormente descritos, de cilíndrica para paralelepipédica. No entanto, o recipiente em que estão encerrados continua a ser em ABS e é também especialmente compacto e extremamente leve para permitir a sua instalação a bordo de automatismos e a sua utilização próxima. Estes dispositivos cuidadosamente calibrados são capazes de fornecer valores de medição muito precisos. Os valores detectados são apresentados no visor, tornando desnecessária a utilização de um vacuómetro. O painel inclui dois indicadores LED, um verde e um vermelho, que indicam o estado de comutação dos dois sinais de saída digitais. As saídas de comutação são completamente independentes. Os pontos de comutação dentro dos valores de escala, incluindo a histerese de 0 a 100% do valor definido, são facilmente programáveis através dos botões localizados no painel de controlo. Outras funções adicionais podem ser configuradas, tais como as comparações entre valores, contactos NO e NC, a escolha das unidades de medida, o bloqueio de funções e valores programados, etc. A ligação de vácuo pode ser efectuada através de uma ligação de rosca dupla G 1/8" macho ou M5 fêmea. A ligação eléctrica para o artigo 12 30 10 é feita através de um conetor roscado de pino M8-4. A pedido, pode ser fornecido um cabo de ligação em PUR com o respetivo conetor axial ou radial. Em vez disso, o artigo 12 30 10 A já possui um cabo de ligação integrado em PUR, com 2 metros de comprimento. A gama de ajuste do interrutor de vácuo 12 30 10 é de 0 a -1 bar, com duas saídas PNP digitais que podem ser ajustadas através de Teach-in.
