Présentation
Cette page répertorie les instruments de mesure, de contrôle et d'ajustement du vide et de la pression. Les familles de produits incluent tableaux de conversion des unités, manomètres, interrupteurs/vannes/ régulateurs de vide, dispositifs numériques (y compris IO-Link), accessoires et kits d'étanchéité.

Vacuum and pressure unit conversion table
Vacuum and pressure unit conversion tables and pressure measurement unit conversion factors (absolute values).

• Product codes: 3.00

Vacuum and pressure gauges
Mesure basée sur le principe du tube de Bourdon en alliage cuivreux; un bout est soudé au raccord fileté, l'autre est libre et son mouvement est amplifié pour afficher la valeur via aiguille. Boîtier robuste selon version, face protégée par un disque plastique transparent. Versions radial ou coaxial, bride intégrée ou externe, sec ou rempli de glycérine. Sauf les Ø 40 mm, tous les modèles ont un cadran à double échelle. Conformes aux normes et unités de mesure en vigueur dans l'Union européenne.

• Product codes: 090315, 090320, 090325, 090310, 090110, 090116, 090210, 090510, 090516

Vacuum gauge with steel punch
Manomètre en bain de glycérine (item 09 05 16) avec poinçon en acier trempé pour perforer des boîtes alimentaires et ventouse en silicone pour garantir l'étanchéité après perforation. Version standard présentée ; autres versions disponibles sur demande.

• Product codes: 090599

Mini pneumatic vacuum switches
Interrupteurs pneumatiques très compacts qui donnent ou retirent un signal pneumatique quand un niveau de vide réglable est atteint. La différence de pression entre valeur de consigne et reprise n'est pas réglable. Adaptés pour contrôler générateurs de vide et actionner vannes pneumatiques.

• Product codes: 120130, 120230

Mini electromechanical vacuum switch
Interrupteur électromécanique compact qui fournit un signal électrique à l'atteinte d'un niveau de vide ajustable. Hystérésis fixe ~50–60 mbar. Adapté pour signalisations de sécurité, démarrage de cycle, contrôle de prise de ventouse.

• Product code: 120210

Micro digital vacuum switches
Dispositifs compacts, calibrés et compensés en température, fournissant des signaux numériques précis. Point de commutation programmable via vis d'ajustement; LED rouge indique l'état de sortie. Hystérésis = 2% de la valeur réglée, non réglable. Boîtier polycarbonate avec capteur et circuit ; raccords M5 (mâle ou femelle). Connexion électrique via câble à 3 conducteurs fourni. Certains modèles peuvent pivoter pour orienter l'affichage.

• Product codes: 120510P, 120510N, 120511P, 120511N

Analogue vacuum switch
Interrupteurs compacts en boîtier ABS, réglage de 0 à -1 bar; sortie analogique 1–5 V et sortie digitale PNP configurable via Teach-In. Hystérésis programmable (0–100% du réglage). Raccord pneumatique double filetage: mâle G 1/8” ou femelle M5. Connexion électrique M8 4 broches; câble PUR disponible sur demande (axial ou radial). Convient pour mesure et contrôle d'air sec et gaz non corrosifs.

• Product codes: 120710

Digital IO-Link vacuum and pressure switches
- Boîtier robuste en ABS, compact et léger, montage sur machine près du point d'utilisation.
- Calibrés et compensés en température, affichage intégré pour valeurs mesurées.
- Deux LED indiquent l'état des deux sorties digitales indépendantes.
- Points de commutation et hystérésis (0–100% du réglage) programmables via boutons.
- Fonctions configurables: comparaison de seuils, NO/NC, sélection d'unités, verrouillage paramètres, inversion d'affichage.
- Affichage rotatif sans déconnecter le raccord pneumatique.
- Raccords: G 1/8” mâle ou M5 femelle; raccord électrique M8 4 broches (câble PUR disponible).
- Version IO-Link: logo/inscription "IO-Link" sur le boîtier; communication bidirectionnelle, paramétrage à distance et diagnostics avancés.

• Product codes: 121010, 122511

Digital vacuum switches (parallélépipède)
Versions numériques avec boîtier parallélépipédique en ABS; affichage des valeurs rendant un manomètre externe inutile. Deux LEDs (rouge, vert) pour états des sorties; sorties indépendantes; points de commutation et hystérésis programmables; fonctions additionnelles: comparaisons, NO/NC, unités, blocage de fonctions. Raccord pneumatique double filetage G1/8” mâle ou M5 femelle. Connexions: M8-4 broches ou câble PUR intégré selon modèle. Plage d'ajustement 0 à -1 bar selon référence.

• Product codes: 123010A, 123010

Digital vacuum and pressure switches
Variantes numériques compensées en température, boîtier ABS, affichage principal et deux LEDs d'indication. Raccord pneumatique via filetage femelle G 1/8”; connexion électrique via câble 4 conducteurs fourni. Recommandés pour signalisations de sécurité, démarrage de cycle, contrôle de prise de ventouse; fonction hystérésis pour économie d'énergie.

• Product codes: 122010P, 123510P

Digital vacuum and pressure switches with two-colour display
Affichage bicolore (rouge/vert) principal et affichage secondaire pour paramètres; deux indicateurs lumineux pour sorties 1 et 2; sorties indépendantes; fonctions programmables similaires aux autres séries; raccord pneumatique mâle G1/8" ou femelle M5; connexion électrique via câble installation rapide fournie selon versions.

• Product codes: 124010, 124012, 124020

Accessories for analogue and digital vacuum and pressure switches
Câbles avec connecteur axial ou radial, kit de fixation murale, kits de fixation divers.

• Product codes: 001220, 001221, 001222, 001230, 001231, 001232, 001240, 001241, 001242, 001243

Vacuum adjustment valves
Vannes qui, lorsqu'un degré prédéfini de vide est atteint, introduisent de l'air atmosphérique dans le circuit pour empêcher une augmentation de la valeur et la maintenir constante. Utilisables comme régulateurs sur circuits avec une seule pompe/usage. Généralement utilisées comme vannes de sécurité sur réservoirs non commissionnés ou systèmes de levage par ventouses. Réglage par rotation d'une bague moletée; filetage fin pour calibrage précis. Température d'utilisation: -20 °C à +200 °C.

• Product codes: 040110, 040110INOX, 040210, 040210INOX, 040310, 040310INOX, 040410, 040410INOX, 040510, 040510INOX

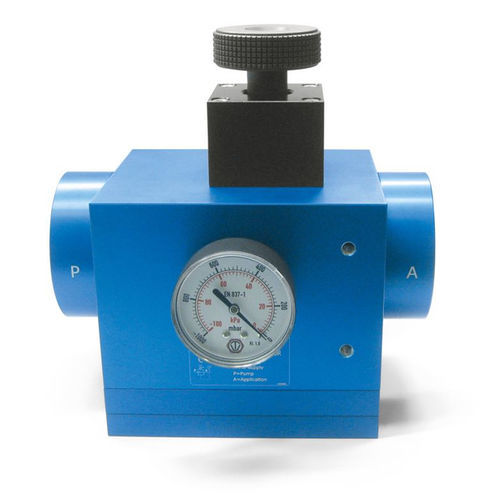

Vacuum regulators
Dispositifs maintenant le niveau de vide constant au pré-réglage (vide secondaire) indépendamment du débit du réseau et des fluctuations du vide primaire. Fonctionnent par membrane-piston, exploitant le différentiel entre vide secondaire et atmosphère. Contrairement aux vannes d'ajustement, les réducteurs n'introduisent pas d'air dans le circuit, permettant plusieurs points de préhension à différents niveaux depuis une seule source.
Caractéristiques techniques (extrait)
- Principe: membrane-piston regulator
- Plage de pression ajustable typique: de 800 à 1 mbar absolu (varie selon série)
- Débits: typiques de 2 à 160 m3/h (selon modèle); variantes pour débits plus élevés mentionnées (ex. 390–750 m3/h ou 370–750 m3/h)
- Température de fonctionnement: généralement -10 °C à +80 °C
- Position d'installation: quelconque

• Product codes (régulateurs): 110110, 110210, 110310, 110410, 110510, 110610, 110350, 110550, 110650, 110130, 110230, 110330, 110430, 110530, 110630, 110380, 110580, 110680, 110811, 110911, 110831, 110931

Regulators for rough vacuum levels
Similaires aux régulateurs précédents mais avec niveau minimum ajustable proche de la pression atmosphérique. Usage similaire pour régulation des niveaux proches de l'atmosphère.

• Product codes: 110350, 110550, 110650

Vacuum regulators with pneumatic adjustment
Réglage du vide par commande pneumatique (pression d'alimentation du cylindre pneumatique) au lieu d'un réglage manuel. Supply pressure et plages d'ajustement varient par série (ex. 0–3 bar ou 0–5 bar) et correspondantes plages de vide ajustable (800–1 mbar ou 980–1 mbar). Convient pour installations centralisées où le réglage local se pilote depuis un panneau via régulateur de pression.

• Product codes: 110130, 110230, 110330, 110430, 110530, 110630, 110380, 110580, 110680, 110831, 110931, 110811, 110911

Diagrams referring to the level of vacuum according to the servo-control supply pressure
Valeurs indicatives dépendant de la pression atmosphérique, du débit de la source de vide et de la qualité de l'alimentation en air comprimé.

• Product codes / documents techniques: diagrams and tables (3.29)

Sealing kit for vacuum reducers
Jeu de joints et pièces d'étanchéité pour réducteurs de vide et variantes; plusieurs références disponibles.

• Product codes: 0011113, 0011114, 0011115, 0011116, 0011117, 0011118, 0011119, 0011120, 0011121, 0011122, 0011123, 0011124, 0011125, 0011126, 0011127, 0011128, 0011129, 0011130

Caractéristiques / spécifications techniques

• Principe de mesure manomètres: tube de Bourdon en alliage cuivreux, amplification mécanique vers aiguille.
• Options manomètres: connexion radiale ou coaxiale, bride interne/externe, sec ou rempli glycérine, double échelle (sauf Ø 40 mm).
• Interrupteurs pneumatiques/électromécaniques: seuils réglables; hystérésis fixe pour certains modèles (ex. 50–60 mbar pour electromechanical).
• Micro et digital switches: calibrés et compensés en température; affichage intégré; hystérésis typique 2% (micro digital) ou programmable (digital).
• Sorties électriques: PNP digitales, sorties analogiques 1–5 V disponibles selon modèle; options IO-Link pour communication bidirectionnelle et diagnostics.
• Raccords pneumatiques: double filetage G 1/8” mâle ou M5 femelle selon modèles; connexions électriques M8 4 broches ou câbles PUR intégrés disponibles.
• Régulateurs: principe membrane-piston; plages de vide ajustables (ex. 800–1 mbar abs, 980–1 mbar abs); débits variables 2–160 m3/h ou jusqu'à 750 m3/h selon référence; température ambiante typique -10 °C à +80 °C.
• Vannes d'ajustement: introduisent air atmosphérique pour limiter le vide; réglage fin par bague moletée; température de fonctionnement -20 °C à +200 °C pour certaines versions; inox disponibles (INOX).
• Accessoires: câbles (axial/radial), kits de fixation murale, kits d'étanchéité et pièces de rechange.
