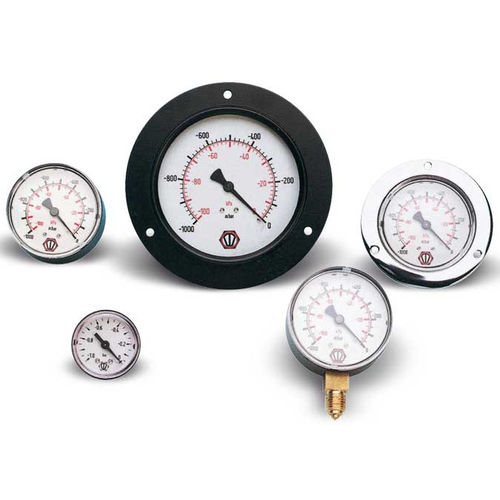

Vacuômetro com tubo de Bourdon 090315

com ponteiro

O método de medição dos nossos medidores de vácuo é baseado no princípio da mola Bourdon (Eugène Bourdon, França, 1808-1884). É feita utilizando tubos de secção em liga especial de cobre, uma extremidade é soldada ao pino roscado do manómetro de vácuo, formando assim um único corpo com ele, enquanto a outra extremidade fechada é livre À medida que o vácuo ou a pressão no interior aumenta, tende a deslocar-se a partir da posição inicial (efeito Bourdon). O movimento da extremidade livre da mola determina a medição da pressão de vácuo. A fim de permitir uma leitura mais fácil, este movimento é amplificado por meio de uma alavanca de conexão e transmitido para o ponteiro. Tudo está encerrado num invólucro metálico robusto que contém o mostrador e o ponteiro, que pode ser visto através de um vidro. Estão disponíveis em várias versões, com conectores coaxiais ou radiais, com flange embutida ou flange externa, com enchimento a seco ou com glicerina. Com exceção dos medidores de vácuo com diâmetro Ø 40 mm, todos os outros modelos têm um mostrador com escala dupla. Todos os medidores de vácuo e pressão que descreveremos nestas páginas são feitos em conformidade com todas as normas de segurança e unidades de medida em vigor na União Europeia.
