- Encoder rotativo absoluto
- Wachendorff Automation GmbH & Co. KG

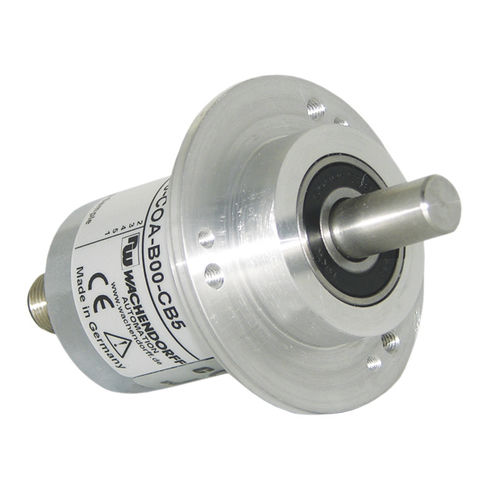

Encoder rotativo absoluto WDGA 58Bmagnético16 bits32 bits
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Resolução de encoders absolutos
- 16 bits, 32 bits
- N.º de voltas de encoders absolutos
- 16 bits, 32 bits
- Características mecânicas
- de eixo maciço, monovolta, multivolta, flangeado, selado
- Sinal de saída
- com interface SSI, serial
- Tensão de alimentação
- 32 Vcc, 4,5 Vcc
- Material
- em aço
- Grau de proteção
- sem manutenção, robusto, IP67, IP65, IP40, IP20, CEM
- Aplicações
- industrial
- Outras características
- compacto
- Diâmetro do invólucro
58 mm
(2,28 in)- Diâmetro do eixo
MÁX: 10 mm
(0,39 in)MÍN: 6 mm
(0,24 in)- Comprimento
MÁX: 20 mm
(0,787 in)MÍN: 12 mm
(0,472 in)- Velocidade de rotação
8.000 rpm
(50.265 rad.min-1)- Temperatura de processo
MÁX: 100 °C
(212 °F)MÍN: -40 °C
(-40 °F)
Descrição
Codificador de eixo absoluto, magnético, SSI
Flange de aperto;
código binário ou cinzento
Destaques
- Tecnologia EnDra multi-voltas: sem manutenção e amiga do ambiente
- Modelo industrial compacto
- Interface: SSI (Synchronous-serial Interface)
- Código: Binário ou Cinzento
- Entrada pré-definida
- Sentido de contagem mutável
- LED indicador de estado
- EMC: EN 61000-6-2, EN 61000-6-3
Detalhes do produto
Flange
caixa de aço cromado, blindagem magnética
Resolução
Resolução de uma só volta
até 65,536 passos/360° (16 bit)
Resolução multi-voltas
até 43 bit.
Aconselhamento: Atenção: Sem opção AAS = versão completa IP67
Máx. Carga radial do eixo admissível: 125 N
Máx. Carga axial do eixo admissível: 120 N
Máx. Carga radial do eixo admissível: 220 N
Máx. Carga axial do eixo admissível: 120 N
Velocidade máxima de funcionamento
Consumo de corrente: tip. 50 mA
Consumo de energia: máximo. 0.5 W
Consumo de corrente: tip. 80 mA
Consumo de energia: máximo. 0.44 W
Classe de protecção
Alojamento: IP65, IP67; eixo selado: IP65; saída do cabo K1: IP40, K6: IP20
---
