Encoder rotativo absoluto WDGA 58E
magnético16 bits32 bits

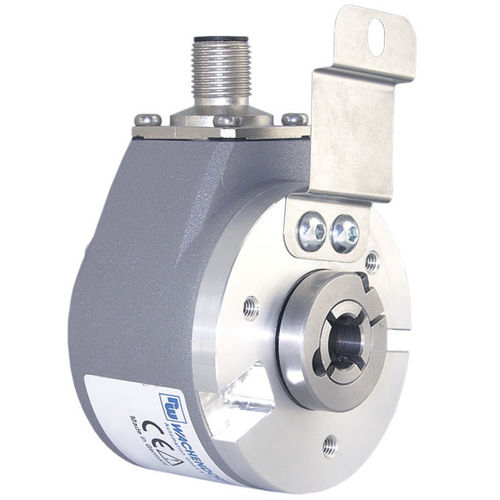

Encoder rotativo absoluto - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Guardar nos favoritos
Comparar

Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo oco não passante, monovolta, multivolta
Sinal de saída
com interface SSI, serial
Tensão de alimentação
32 Vcc, 4,5 Vcc
Material
em alumínio
Grau de proteção
sem manutenção, IP67, IP65, CEM
Aplicações
industrial
Outras características
compacto
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÍN: 6 mm
(0,24 in)

MÁX: 10 mm
(0,39 in)

Comprimento

12 mm
(0,472 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 100 °C
(212 °F)

Descrição

Codificador absoluto, magnético, SSI WDGA 58E eixo oco (cego); 16/43-bit Uma volta/Multi-volta; código binário ou cinzento Destaques - Tecnologia EnDra multi-voltas: sem manutenção e amiga do ambiente - Modelo industrial compacto - Interface: SSI (Synchronous-serial Interface) - Código: Binário ou Cinzento - Entrada pré-definida - Sentido de contagem mutável - EMC: EN 61000-6-2, EN 61000-6-3 Detalhes do produto Flange eixo oco (furo cego) Alumínio fundido sob pressão, revestido a pó; blindagem magnética integrada Resolução Resolução de uma só volta Resolução multi-voltas até 43 bit. Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N

---

Tradução automática  (ver texto original em inglês)
