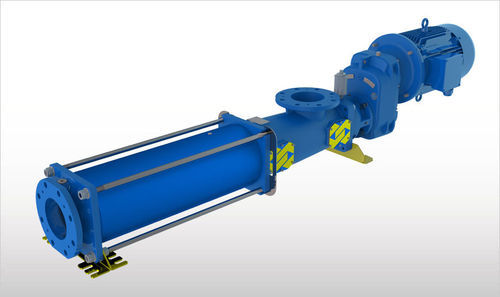

Bomba centrífuga PCP

de lamade águapara biogás

Apresentação
A bomba de cavidade progressiva CHIOR PCP foi projetada para bombeamento de líquidos em ampla faixa de viscosidade, incluindo fluidos não homogêneos e polpas com sólidos em suspensão. Aplicações típicas: estações de tratamento de água/esgotos, plantas de biogás e explorações agrícolas.

Visão geral do produto
A CHIOR PCP é uma bomba de cavidade progressiva acionada por motor elétrico, composta por um rotor de fio único e um estator NBR substituível. O rotor é um parafuso de rosca redonda alongado acionado por unidade de transmissão e junta universal (cardan). Como bomba de deslocamento positivo, fornece caudais precisos e com baixa pulsação para meios desde leves até altamente viscosos.

Função
A gama CHIOR PCP oferece vários kits de acessórios e configurações de instalação para atender aos requisitos do processo. Está concebida para manuseio de líquidos não homogéneos e polpas com sólidos, minimizando turbulência e entupimentos.

Características

• Temperatura máxima da polpa: 55 °C
• Tamanho máximo de sólidos: 12–24 mm
• Intervalo de pH do líquido tratado: 6–9
• Motor elétrico IE3 para maior eficiência energética
• Redutor WAM de eixo paralelo com suporte de rolamento integrado para absorver cargas radiais e axiais
• Vedação tipo cartucho de duplo efeito preenchida com óleo para maior durabilidade
• Junta universal protegida por manga reforçada com fibra, fixada para manutenção rápida
• Junta cardan substituível através de 4 aberturas de manutenção
• Rotor em aço para ferramentas temperado, resistente à abrasão; versões com lâminas de corte integradas
• Solução técnica para trituração, mistura e intensificação do fluxo
• Estator NBR de baixo desgaste, substituível por 4 extremidades roscadas
• Autoescorvante até 9 m (água limpa)
• Proteção contra funcionamento a seco por orifício perfurado no estator
• Dispositivo sensor de pressão para monitorização da pressão

Benefícios

• Longa vida útil graças a materiais e design robustos
• Manutenção facilitada com grandes aberturas, múltiplos drenos e conexões de limpeza
• Alta capacidade de sucção e manuseio eficaz de sólidos graças a elementos de bombeamento otimizados
• Fornecimento contínuo de baixa pulsação que minimiza turbulência e reduz entupimentos
• Design compacto monobloco para instalação que economiza espaço
• Construção modular que permite alta flexibilidade e reduz variedade de peças sobressalentes

Opções

• Sensor de pressão com membrana cerâmica (G¾)

Especificações técnicas

• Tipo de bomba: bomba de cavidade progressiva acionada por motor elétrico (rotor + estator)
• Rotor: fio único, parafuso de rosca redonda alongado; aço para ferramentas temperado; versões com lâminas de corte integradas
• Estator: NBR de baixo desgaste; substituível por 4 extremidades roscadas; orifício para proteção contra funcionamento a seco
• Temperatura máxima da polpa: 55 °C
• Tamanho máximo de sólidos: 12–24 mm
• Intervalo de pH do líquido tratado: 6–9
• Motor: motor elétrico IE3 (eficiente energeticamente)
• Transmissão: redutor WAM de eixo paralelo com suporte de rolamento integrado (absorve forças radiais e axiais)
• Vedação: cartucho de duplo efeito preenchido com óleo
• Juntas: junta universal/cardã com manga reforçada; cardã removível por 4 aberturas de manutenção
• Autoescorvante: até 9 m (água limpa)
• Monitorização: dispositivo sensor de pressão para controlo de pressão
