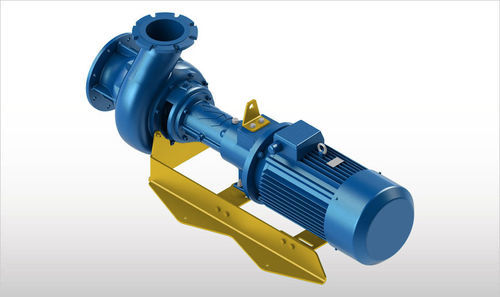

Bomba centrífuga HPD

de águapara biogáscom motor elétrico

Apresentação
CHIOR HPD é uma bomba trituradora horizontal com transmissão externa, projetada para a transferência e trituração de digestato de biogás, esterco animal e efluentes industriais. Trata-se de uma bomba centrífuga de eixo horizontal com motor elétrico acoplado a uma turbina de estágio único e um sistema de corte inovador que integra um transportador helicoidal e lâminas de corte. A unidade destina-se ao transporte de água, águas residuais e líquidos com sólidos em suspensão ou materiais fibrosos, e à trituração eficaz de materiais filamentosos resistentes em operação contínua sob condições exigentes.

Função
A HPD transfere e tritura materiais utilizando um transportador helicoidal, lâminas fixas e uma turbina de canal. O conjunto de corte realiza múltiplos cortes por rotação para garantir trituração completa, evitar entupimentos e manter fluxo contínuo.

Características

• Sistema de trituração inovador que realiza múltiplos cortes por rotação para trituração eficaz
• Contato direto entre lâminas afiadas e facas para desempenho de corte ótimo
• Motor elétrico Classe IE3 (Premium Efficiency), trifásico 4 polos
• Grau de proteção do motor IP55
• Unidade de transmissão lubrificada em banho de óleo com rolamentos para operação suave
• Acoplamento elástico entre motor e eixo de transmissão para reduzir tensão nos componentes
• Facas, turbina e transportador helicoidal em materiais tratados e temperados para maior durabilidade
• Unidade de transmissão com sistema anti-contaminação para maior confiabilidade

Benefícios

• Economia de energia: motor de alta eficiência reduz custos operacionais
• Prevenção de entupimentos: sistema de trituração garante operação contínua
• Durabilidade e confiabilidade: design anti-entupimento reduz requisitos de manutenção
• Corte autoajustável: mantém desempenho de corte sem ajustes custosos
• Manutenção fácil: unidade de corte modular simplifica a assistência
• Proteção: transmissão anti-contaminação assegura operação confiável

Dados técnicos / especificações

• Modelo: HPD
• Tipo de produto: bomba centrífuga horizontal trituradora com transmissão externa (eixo horizontal)
• Turbina: turbina de canal monostágio
• Sistema de corte: transportador helicoidal + lâminas fixas; múltiplos cortes por rotação
• Motor: elétrico, Classe IE3, trifásico 4 polos
• Proteção do motor: IP55
• Lubrificação da transmissão: unidade lubrificada em banho de óleo com rolamentos
• Acoplamento: acoplamento elástico entre motor e eixo de transmissão
• Materiais: lâminas, turbina e transportador tratados e temperados
• Transmissão: sistema anti-contaminação
• Aplicações: transferência e trituração de digestato de biogás, esterco animal, efluentes industriais, água e águas residuais com sólidos em suspensão ou material fibroso
• Destaques de projeto: unidade de corte modular para manutenção fácil; corte autoajustável para desempenho sustentado
