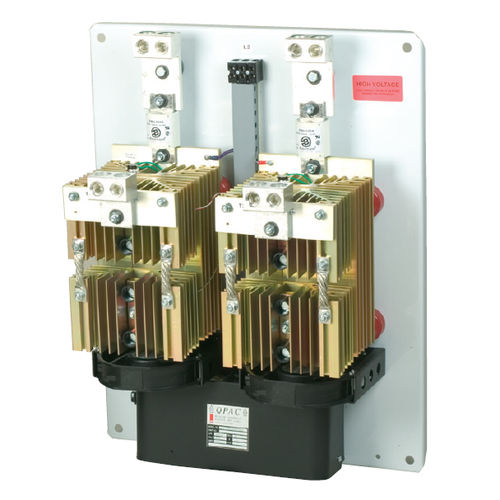

Controlador de potência SCR QPAC

trifásicomonofásicode transitórios rápidos

O controlador modular QPAC da Watlow era um controlador de potência modular de retificador controlado por silício (SCR) com características de encaixe para flexibilidade. As bases são classificadas de 150 a 1000 amperes em configurações monofásicas e trifásicas de duas pernas. Uma variedade de transformadores de 120 a 480VAC, juntamente com o funcionamento a 50/60Hz, permite que o controlador modular QPAC funcione em aplicações em qualquer lugar. As placas de controlo de encaixe definem os modos de anel SCR do QPAC: contactor de estado sólido, anel de rutura (cruzamento zero) ou modelos de ângulo de fase e estão disponíveis com uma grande variedade de opções. Estão incluídos fusíveis de alta velocidade para proteger o controlador modular SCR contra correntes de curto-circuito. a corrente nominal de curto-circuito (SCCR) de 200KA evita o arco elétrico.
