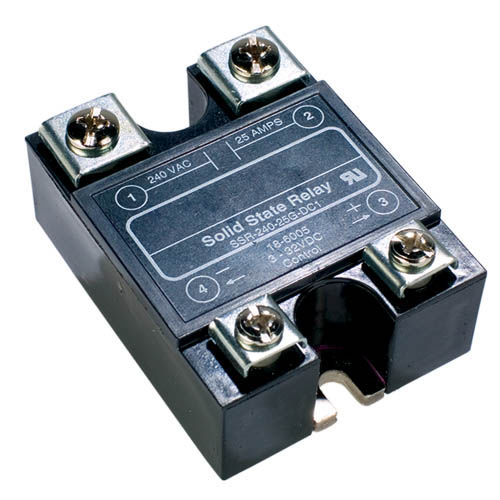

Relé de estado sólido CA

compactomonofásicopara trilho DIN

Os relés de estado sólido (SSR) da Watlow oferecem muitas das vantagens dos controladores de potência de estado sólido, mas a um custo mais baixo. O vasto conhecimento da Watlow na conceção de controladores de potência levou ao desenvolvimento de uma placa especial de entrada de ciclo rápido que permite que um relé de estado sólido funcione a partir de um sinal de comando de instrumentação padrão de 4-20 mA. Os resultados dos testes mostram que os relés de estado sólido de cruzamento zero em combinação com a placa de ciclo rápido promovem um melhor controlo da temperatura e uma vida útil mais longa do aquecedor do que os relés de ciclo lento. Através de uma taxa de ciclo proporcional ao tempo de 1⁄10 de segundo, a vida útil do aquecedor será prolongada. Os relés de estado sólido de baixa e alta tensão estão disponíveis de 24 a 660VAC. Todos os modelos de saída CA incluem rectificadores controlados por silício (SCRs) back-to-back para um design mais robusto do que o tradicional relé de estado sólido baseado em triac. O design interno permite-lhe tolerar correntes elevadas e ambientes eléctricos adversos da indústria pesada. A Watlow também oferece um modelo VCC comutado para aplicações de aquecimento CC. A Watlow fornece todos os componentes necessários para um funcionamento sem problemas. Isso inclui dois itens de conveniência padrão: uma folha térmica para garantir a transferência térmica adequada do relé para o dissipador de calor e arruelas belleville para garantir que o relé seja montado com pressão suficiente para permitir uma boa transferência de calor. Estão disponíveis fusíveis semicondutores e dissipadores de calor para completar o pacote de comutação de potência.
