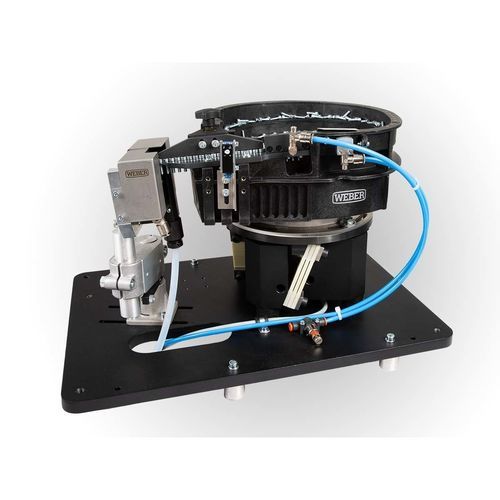

Alimentador rotativo ZEB series

vibratóriopara produtos a granelrotativo

Visão geral
O alimentador por cuba vibratória ZEB destina-se à triagem, armazenamento intermédio e alimentação de pequenas peças e elementos de fixação, como parafusos, porcas, pinos, anilhas, tampas e elementos especiais. Superfícies resistentes à abrasão e um revestimento especial protegem as peças e reduzem o desgaste. A propulsão é feita por um mecanismo vibratório com isolamento acústico; uma cobertura de insonorização opcional (SDH) reduz ainda mais o ruído.

Equipamento opcional

• Sensores de nível
• Controlo de presença
• Indicadores de posição
• Silo com correia (belt bunker) para alargar os intervalos de reabastecimento

Características

• Material resistente à abrasão e revestimento protetor
• Adequado para parafusos longos, anilhas finas e parafusos com cabeça pesada
• Aplicação universal para vários tipos de elementos de fixação
• Tecnologia de vibração para triagem e transporte
• Mecanismo vibratório com isolamento acústico; cobertura SDH opcional
• Alta produtividade: tempos de ciclo até aprox. 0,8 s

Dados técnicos ZEB (resumo)
Série | ZEB120 | ZEB240 | ZEB360
A Largura [mm] | 480 | 480 | 640
497 com SDH* | 497 com SDH* | 650 com SDH*
B Profundidade [mm] | 340 | 340 | 536
353 com SDH* | 353 com SDH* | 547 com SDH*
C Altura [mm] | 456 | 456 | 602
463 com SDH* | 463 com SDH* | 607 com SDH*
Peso [kg] | 25 com SDH* | 54 com SDH* | 80 com SDH*
Volume de enchimento [L] | 0,3 | 1,2 | 3,8
Peso de enchimento [kg] | 1,2 | 6,0 | 17,0
D Altura até a tremonha [mm] | 290 | 300 | 360
E Altura até FSK** [mm] | 305 | 382 | 440

Parafusos
Ø cabeça [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Rosca | M1 – M2 | M2 – M6 | M4 – M14
Comprimento total [mm] | ≤ 22 | ≤ 48 | ≤ 73

Porcas
Medida diagonal [mm] | — | ≤ 12,5 | ≤ 20
Rosca | — | ≤ M8 | ≤ M10
Altura [mm] | — | ≤ 9,5 | ≤ 9,5

Pinos
Ø pino [mm] | — | ≤ 8 | ≤ 16
Comprimento [mm] | — | ≤ 50 | ≤ 80

*SDH = cobertura de insonorização, **FSK = controlo de nível de enchimento

Características / especificações técnicas

• Séries: ZEB120, ZEB240, ZEB360
• Aplicável a parafusos, porcas, pinos, anilhas, tampas e elementos especiais
• Superfícies resistentes à abrasão e revestimento para proteção e redução do ruído
• Propulsão por vibração com mecanismo insonorizado; cobertura SDH opcional
• Tempos de ciclo: até aprox. 0,8 s
• Volumes de enchimento: 0,3 L / 1,2 L / 3,8 L
• Peso de enchimento: 1,2 kg / 6,0 kg / 17,0 kg
• Opções: sensores de nível, controlo de presença, indicadores de posição, silo com correia
