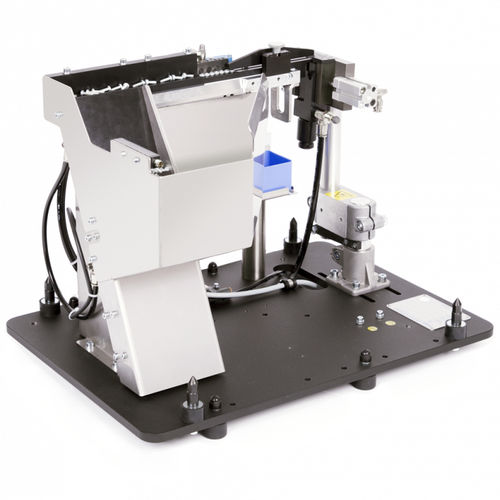

Unidade de alimentação de porcas ZEL series

por elevaçãode parafusospara parafusos

Visão geral
O alimentador em degraus ZEL alimenta e separa parafusos, porcas e pinos com baixa abrasão. Tempos de ciclo até 0,8 s permitem altas produtividades. A guia de saída de baixa vibração reduz o movimento das peças e a geração de partículas, tornando o sistema adequado para peças sensíveis e com revestimento. Sensores integrados e medidas de redução de ruído aumentam a fiabilidade do processo e a proteção do operador.

Conceito e materiais
A tremonha é fabricada em aço inoxidável. O deslizador integrado está disponível em aço de ferramenta endurecido ou em plástico para reduzir desgaste e contaminação. Pode ser instalado opcionalmente um bunker de correia (tremonha de reabastecimento) para aumentar a autonomia. Os componentes são selecionados para cumprir requisitos de limpeza técnica.

Características

• Elevada produção (tempos de ciclo até 0,8 s)
• Baixa abrasão para preservar a limpeza técnica
• Adequado para peças revestidas e sensíveis
• Baixa geração de partículas
• Guia de saída de baixa vibração para reduzir ruído e movimento de peças
• Configurável para Pick & Place com escapement TPP
• Sensores integrados para alta fiabilidade do processo

Componentes funcionais (pontos críticos)

• Controlo de entrada para separação
• Unidade escapement
• Recipiente de armazenamento de fixadores
• Cilindro de elevação para transporte suave
• Opcional: travão BR‑S contra sujidade para melhorar a limpeza técnica

Dados técnicos (resumo)
Série | ZEL240 | ZEL360 | ZEL480
A Largura [mm] | 480 | 640 | 1296
B Profundidade [mm] | 340 | 536 | 1000
C Altura [mm] | 456 | 602 | 1141
Peso [kg] | aprox. 60 | aprox. 85 | aprox. 350
Volume de enchimento [ltr] | 1,2 | 3,0 | 15,0
Peso de enchimento [kg] | 6,0 | 14,0 | aprox. 100,0
D Altura até a tremonha [mm] | 397 | 437 | 1033

Parafusos
Ø cabeça [mm] | 2,5–12,5 | 6,0–20,0 | 12,0–32,0
Rosca | M2–M6 | M4–M12 | M6–M16
Comprimento total [mm] | ≤ 42 | ≤ 73 | ≤ 160

Porcas
Medida diagonal [mm] | ≤ 12,5 | ≤ 20 | ≤ 32,0
Rosca | ≤ M8 | ≤ M10 | ≤ M16
Altura [mm] | ≤ 9,5 | ≤ 9,5 | ≤ 20,0

Pinos
Ø pino [mm] | ≤ 8 | ≤ 14 | ≤ 24,0
Comprimento [mm] | ≤ 48 | ≤ 73 | ≤ 160

Notas
*SDH = tampa de redução de ruído. Dimensões em mm; alterações técnicas possíveis. Soluções personalizadas disponíveis para fixadores particularmente grandes.

Especificações técnicas

• Séries: ZEL240, ZEL360, ZEL480
• Tempo de ciclo típico: até 0,8 s
• Materiais principais: tremonha em aço inoxidável; deslizador em aço endurecido ou plástico
• Guia de saída de baixa vibração para peças sensíveis
• Sensores integrados para monitorização do processo
• Tampa de redução de ruído (SDH) opcional
• Bunker de correia opcional para maior autonomia
• Configuração Pick & Place com escapement TPP
• Concebido para minimizar abrasão e geração de partículas
