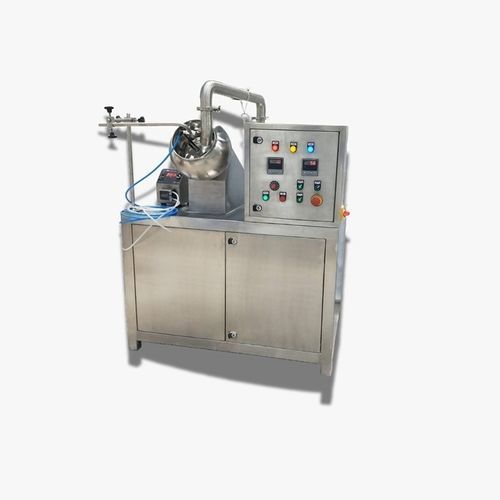

Máquina de revestimento de laboratório

para revestimento de películaspara o setor farmacêuticopara comprimidos

Visão geral
Máquina de revestimento de comprimidos (também conhecida como máquina de revestimento de pílulas ou cuba de revestimento convencional) projetada para revestimento em escala de laboratório até produção de comprimidos e pílulas. Modelos cGMP personalizados apresentam sistemas de pulverização de precisão, secagem controlada e construção higiênica para garantir revestimento uniforme, perdas mínimas e alta eficiência do processo.

Principais características

• Capacidade: modelos de laboratório a produção com tambores de 6" a 72".
• Construção: aço inox alimentar SS316 / SS304; partes em contato com o produto: SS316L (conforme cGMP).
• Controle preciso da velocidade do tambor (VFD) para revestimento uniforme.
• Soprador de ar quente integrado com corte automático e controle de temperatura de entrada baseado em PID digital.
• Soprador de exaustão opcional com lavador úmido para minimizar poeira.
• Bomba peristáltica com pistola de pulverização precisa para entrega controlada de solução; suporte ajustável para a pistola de pulverização.
• Vasilha de preparação de solução com agitador e carrinho opcional com rodízios.
• Projetada para film coating, sugar coating e processos aquosos; suporta revestimentos entéricos, de gelatina, por compressão e de liberação controlada.

Modelos e configurações

• Modelos em escala de laboratório: 2 kg e 5 kg (tamanhos de tambor 6", 12", 15"), ideais para P&D e lotes de teste.
• Modelo 24": pequena produção comercial / piloto (produção típica 200–300 kg/dia).
• Modelo 36": produção em escala média (produção típica 400–500 kg/dia).
• Modelo 48": produção em lote de grande escala (produção típica 1000–1500 kg/dia).
• 72" e outros tambores maiores disponíveis para capacidades superiores (lotes de até várias centenas de kg, escalável por modelo).

Tabela técnica padrão
Sr no | Tamanho do tambor (polegadas) | Capacidade de trabalho (kg) | Nº de aletas | Material do tambor | Material do corpo e outras peças | Motor principal (HP) | Motor do soprador (HP) | Aquecedor (kW) | Bomba peristáltica | Tanque de solução com agitador | Alimentação | Consumo (kWh)
1 | 6 | 0.2-0.5 | 3 | SS316 | SS304 | 0.25 | 0.5 | 0.9 | Sim | Opcional | Trifásico 415 V | 1.2
2 | 12 | 2-4 | 3 | SS316 | SS304 | 0.25 | 0.5 | 1.5 | Sim | Opcional | Trifásico 415 V | 1.7
3 | 15 | 10-15 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Sim | Opcional | Trifásico 415 V | 2.5
4 | 18 | 20-25 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Sim | Opcional | Trifásico 415 V | 2.5
5 | 24 | 30-40 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Sim | Opcional | Trifásico 415 V | 4
6 | 30 | 60-90 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Sim | Opcional | Trifásico 415 V | 6
7 | 36 | 90-120 | 4 | SS316 | SS304 | 2 | 0.5 | 4.5 | Sim | Opcional | Trifásico 415 V | 6
8 | 42 | 120-150 | 6 | SS316 | SS304 | 3 | 1 | 6 | Sim | Opcional | Trifásico 415 V | 6
9 | 48 | 150-180 | 6 | SS316 | SS304 | 5 | 2 | 9 | Sim | Opcional | Trifásico 415 V | 11
10 | 60 | 200-250 | 8 | SS316 | SS304 | 7.5 | 2 | 9 | Sim | Opcional | Trifásico 415 V | 11
11 | 72 | 350-400 | 8 | SS316 | SS304 | 7.5 | 3 | 18 | Sim | Opcional | Trifásico 415 V | 20

Controles, segurança e instrumentação

• Velocidade do tambor controlada por VFD e controle da temperatura de entrada por PID digital.
• Painel de controle: liga/desliga principal, liga/desliga e controle de velocidade do tambor, liga/desliga soprador, liga/desliga aquecedor, liga/desliga bomba peristáltica, liga/desliga agitador do tanque de solução.
• Exibição em tempo real do RPM do tambor e da temperatura; monitoramento do processo e proteção contra sobrecarga.
• Parada de emergência (tipo cogumelo) e projeto elétrico segundo normas de segurança aplicáveis.

Manuseio de ar e filtração

• Sistema otimizado de manuseio de ar com pré-filtração; filtração HEPA disponível como upgrade opcional para requisitos GMP mais elevados.
• Soprador de ar quente integrado; soprador de exaustão e lavador úmido opcionais para controlar partículas e fumos.

Aplicações

• Revestimento de comprimidos farmacêuticos, nutracêuticos e ayurvédicos (film coat, sugar coat, revestimentos entéricos, gelatina, compressão e liberação controlada).
• Testes de P&D, produção piloto e fabricação comercial em escala completa.

Documentação e suporte de validação
Documentação disponível: manual do equipamento, desenhos GA, desenhos elétricos, especificações de materiais e relatórios de ensaio. Suporte adicional DQ/IQ/OQ/PQ pode ser fornecido mediante solicitação (de acordo com os procedimentos de validação do cliente).

Características / especificações técnicas

• Nome do produto: Máquina de revestimento de comprimidos (modelo cGMP disponível).
• Manufacturer: Wecan Engineering Solutions.
• Tamanhos de tambor: 6" a 72" (tamanhos padrão listados na tabela).
• Capacidades de lote: laboratório (0.2–0.5 kg) até produção (350–400 kg capacidade de trabalho por lote para tambor 72"; rendimento depende do modelo).
• Materiais: partes em contato com o produto SS316L; partes não contato SS304 ou MS revestido com SS304.
• Aletas: 3–8 dependendo do tamanho do tambor (ver tabela).
• Transmissão & motores: controle VFD da velocidade do tambor; motores principais de 0.25 HP (lab) até 7.5 HP (modelos grandes); motores de soprador 0.5–3 HP.
• Aquecimento: aquecedores dimensionados de ~0.9 kW até 18 kW dependendo do modelo.
• Bomba peristáltica: padrão (controle de velocidade); pistola de pulverização com montagem ajustável fornecida.
• Preparação da solução: tanque com agitador; carrinho com rodízios disponível para bomba e tanque.
• Alimentação: tipicamente Trifásico 415 V; valores de consumo incluídos por modelo na tabela.
• Opções: filtração HEPA, lavador úmido/exaustão, nível de automação personalizado, tamanhos de tambor e materiais personalizados conforme requisitos do processo.
