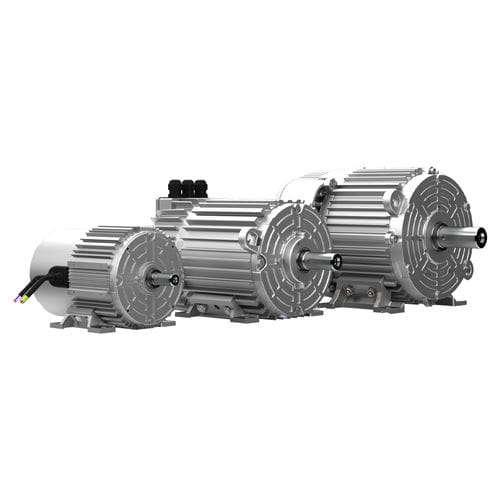

Motor CC W30

trifásicobrushlesscom comutação eletrônica

O W30 Smart EC é uma solução simples e eficiente para aplicações de movimentação de ar que requerem ajuste de velocidade. A eficiência total do sistema (motor + acionamento) cumpre o nível de eficiência IE5. Caraterísticas padrão Motor de ímanes permanentes, comutado eletronicamente Entrada monofásica, 220 a 277 VAC, 50/60 Hz Potência de saída: 0,12 a 1,1 kW a 1500, 1800 ou 3000 rpm; Montagem: IEC80 B3L Entrada trifásica, 380 a 480 VAC, 50/60 Hz Potência de saída:0,12 a 4 kW a 1500, 1800 ou 3000 rpm; Montagem: IEC80 e IEC100, B3T Estrutura em alumínio, grau de proteção IP55 Temperatura ambiente: -20 a 40°C (TENV)1; ou -20 a 60°C (TEAO)2 Eficiência total (motor + acionamento) - IE63 Grau de vibração A Direção de rotação CW/CCW (selecionável) Ajuste contínuo da velocidade (200 a 1500/1800 rpm e 500 a 3000 rpm) por: Botões tácteis (local) Tensão DC (remota): 2 a 10 VDC Corrente DC (remota): 4 a 20 mA CC Frequência (remota): 10 a 95% Controlos locais opticamente isolados Com tampão de drenagem e vedação em anel em V Rolamentos selados para toda a vida Tampa do rolamento da extremidade de acionamento Cabos de alimentação e de controlo com 500 mm de comprimento Proteção eletrónica: sobrecarga, temperatura excessiva e rotor bloqueado. Modo de disparo (modo de controlo e velocidade máxima) Notas: 1. Totalmente fechado, não ventilado. Potência limitada a 0,65 kW. Consultar a WEG para dados elétricos. 2. Totalmente fechado, com ventilação excessiva. Fluxo de ar mínimo sobre a estrutura do motor e tampa do acionamento 5 m/s. 3. O W30 Smart EC atinge o futuro nível de eficiência IE6, o mais alto do mercado - considerando 20% menos perdas que o IE5, de acordo com a norma IEC TS 60034-30-2 - para motor elétrico de velocidade variável
