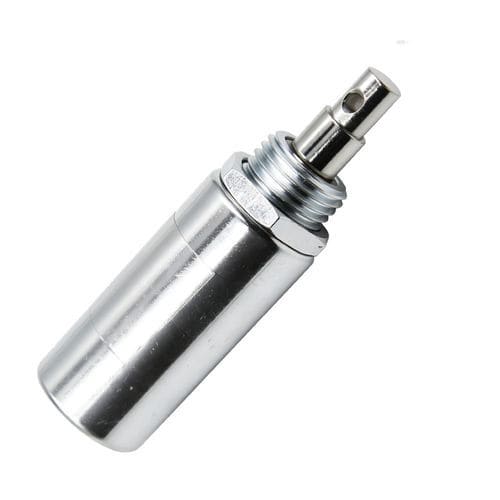

Eletroímã de retenção WL1939

linearde travamentopara seleção

Visão geral
Um eletroímã tubular de tração é um atuador eletromecânico que converte energia elétrica em movimento linear ao puxar um êmbolo central dentro de uma bobina cilíndrica. O Weilong AS 1939 (ref. comercial WL1939) é projetado para instalações compactas que exigem atuação linear rápida e repetível em baixas tensões CC.

Principais características

• Carcaça cilíndrica protegida contra poeira e danos mecânicos
• Resposta rápida e campo magnético concentrado para atuação precisa
• Disponível em tensões CC baixas (12 V, 24 V) com curso e opções de montagem configuráveis
• Integração elétrica simples com fios de saída e montagem por parafuso

Aplicações típicas

• Automação industrial: classificação, embalagem e máquinas de montagem
• Máquinas de venda e bilhetagem: mecanismos de travamento, liberação e dispensação
• Dispositivos médicos: controle de fluidos, posicionamento de amostras e operações de precisão
• Sistemas automotivos: unidades de controlo, mecanismos de fecho
• Eletrodomésticos: máquinas de café, controlo de acesso e equipamentos domésticos

Vantagens / Desvantagens
Vantagens:

• Design tubular compacto que protege componentes internos
• Alta força inicial de tração e atuação rápida
• Eficiente em energia para ciclos curtos e frequentes e fácil integração
• Curso, potência e opções de montagem personalizáveis

Desvantagens:

• A força diminui com o aumento do curso; curso limitado
• Frequentemente requer mola de retorno para reposicionamento
• Operação contínua pode gerar calor; ciclo de trabalho e refrigeração adequados são necessários
• Desempenho sensível ao alinhamento e ao entreferro

Resolução de problemas (problemas comuns e verificações)

• Sem atuação: verificar tensão de alimentação, fiação, continuidade da bobina e sinal de controle
• Baixa força: verificar tensão nominal, reduzir curso, verificar alinhamento do êmbolo ou escolher modelo de maior força
• Sobreaquecimento: confirmar ciclo de trabalho, tensão correta e ventilação; considerar unidade com classificação térmica superior
• Resposta lenta: estabilizar alimentação, inspecionar atrito interno e verificar mola de retorno
• Ruído/vibração: apertar montagem, verificar qualidade da alimentação e realinhar êmbolo
• Êmbolo preso: inspecionar poeira/resíduos, corrosão ou mola gasta; substituir se necessário
• Falha da bobina: verificar sobretensão, ciclo de trabalho inadequado ou problemas de isolamento

Ficha técnica do produto

• Brand: Weilong
• Número do modelo: AS 1939 (ref. comercial: WL1939)
• Tensão nominal: DC 12V ou 24V (outras tensões CC baixas disponíveis)
• Potência nominal: 3–8 W
• Curso: configurável 2–5 mm (personalizável)
• Força de retenção: aprox. 350 gf
• Modo de trabalho: tipo tração (também disponível em push)
• Duty: contínuo (modelos para outros ciclos disponíveis)
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C
• Comprimento dos fios: 200 mm
• Montagem: parafuso
• Vida útil: ~200.000 ciclos (dependente da aplicação)
• Certificações: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Capacidade de fornecimento: ~5000 pcs/semana
• Prazo de entrega: 30 dias; Porto de embarque: Shenzhen
• Condições de pagamento: TT ou LC à vista; Garantia: 1 ano; Pedido de amostra: Sim

Especificações técnicas

• Brand: Weilong
• Modelo: AS 1939 (WL1939)
• Tensões: DC 12V / DC 24V
• Potência: 3–8 W
• Curso: 2–5 mm (personalizável)
• Força de retenção: ~350 gf
• Ciclo de trabalho: 1–100% (dependente do modelo)
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C
• Comprimento dos fios: 200 mm
• Montagem: parafuso
• Vida útil: ~200.000 ciclos
• Certificações: CE, RoHS, ISO9001
