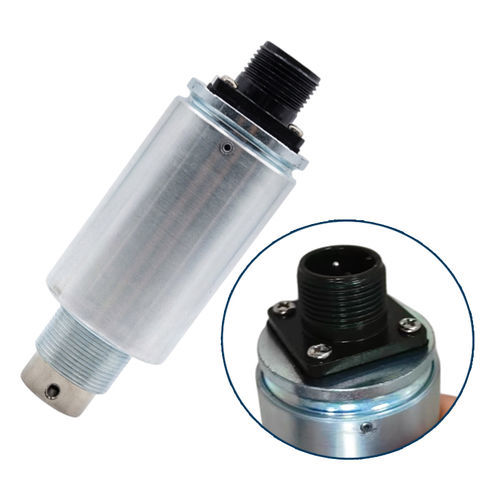

Eletroímã de retenção WL4297

linearde travamentotubular

Visão geral
Um eletroímã tubular de tração atrai um êmbolo para dentro de uma bobina cilíndrica quando energizado, produzindo movimento linear. Consiste em uma bobina cilíndrica, uma carcaça ferromagnética e um êmbolo móvel (núcleo). Quando a corrente percorre a bobina, forma-se um campo magnético e o êmbolo é puxado para dentro da bobina, gerando movimento em linha reta. Os solenoides tubulares utilizam um design de tipo fechado que proporciona maior força, estabilidade e desempenho magnético consistente em comparação com os tipos de armação aberta, sendo indicados para espaços confinados e automação fabril.

Principais características e benefícios

• Corpo cilíndrico compacto para proteção contra poeira e danos mecânicos
• Design fechado (tubular) para estabilidade e circuito magnético consistente
• Disponível em vários tamanhos e tensões DC (opções comuns: 12 V, 24 V) para aplicações OEM e personalizadas
• Alta densidade de força e resposta rápida, adequado para controle de movimento e automação industrial
• Baixo ruído e operação energeticamente eficiente; configurável (tensão, curso, força) conforme necessidade

Aplicações

• Sistemas de automação: atuar alavancas, válvulas, interruptores e movimentos lineares precisos
• Sistemas de travamento e controle de acesso (máquinas de venda, fechaduras eletrônicas)
• Dispositivos médicos que exigem movimento linear preciso
• Automotivo: travas de porta, atuadores de sistema de combustível, controles associados à transmissão
• Equipamentos de escritório e máquinas de impressão (copiadoras, impressoras)
• Embalagem, têxtil e equipamentos industriais de pequeno porte onde o espaço é restrito

Vantagens e desvantagens
Vantagens

• Alta força para tamanho compacto e circuito magnético eficiente
• Estrutura tubular fechada protege as peças internas contra poeira e umidade, melhorando a durabilidade
• Resposta linear rápida adequada para equipamentos de alta velocidade e tarefas repetitivas de automação
• Configurável (tensão, curso, ciclo de trabalho) para ampla gama de usos industriais

Desvantagens

• A força diminui à medida que o curso aumenta — menos eficaz para aplicações de curso muito longo
• Operação contínua gera calor; o ciclo de trabalho e a refrigeração devem ser gerenciados para longas execuções
• Requer alimentação contínua enquanto energizado (a menos que sejam usados tipos de travamento) e limitado ao movimento linear

Solução de problemas & manutenção (falhas comuns e remédios)

• Sem movimento: verificar fonte de alimentação e tensão, inspecionar fiação/conexões, medir resistência da bobina para detectar bobina aberta, verificar sinais de controle.
• Força de tração fraca: assegurar tensão/corrente corretas, reduzir o curso ou escolher modelo de maior força, reduzir o folga de ar, verificar alinhamento.
• Sobreaquecimento: respeitar o ciclo de trabalho nominal, adicionar ventilação/refrigeração, confirmar tensão correta, considerar modelo de serviço contínuo se necessário.
• Resposta lenta: estabilizar fonte de alimentação, limpar/inspecionar por fricção ou sujeira, verificar/substituir mola de retorno, substituir bobina degradada se necessário.
• Ruído/vibração: apertar suportes, corrigir alinhamento, substituir peças internas desgastadas; para zumbido em AC considerar DC ou retificação.
• Travamento do êmbolo: limpar contaminantes, aplicar lubrificação adequada se o projeto permitir, remover cargas laterais e corrigir alinhamento, substituir peças danificadas.
• Operação intermitente: verificar conexões elétricas soltas, alimentação instável, sinal de controle defeituoso ou bobina parcialmente defeituosa.
• Queima da bobina: assegurar tensão e ciclo de trabalho corretos, melhorar dissipação de calor, substituir solenoide defeituoso.
• Dicas de manutenção preventiva: inspeções e limpezas regulares, verificar tensão e ciclo de trabalho, confirmar alinhamento das peças, usar carcaça protetora em ambientes agressivos.

Guia para seleção de um eletroímã tubular de tração
1) Defina as necessidades mecânicas: força requerida (aplicar fator de segurança, tip. 1,5×) e curso (a força diminui com cursos maiores).
2) Ajuste a alimentação elétrica e o ciclo de trabalho: escolha a tensão DC adequada (6 V / 12 V / 24 V comuns); selecione solenoide classificado para serviço intermitente ou contínuo conforme necessário.
3) Considere condições ambientais e durabilidade: escolha grau IP e isolamento de alta temperatura se necessário; selecione materiais resistentes à corrosão para ambientes agressivos.
4) Garanta integração física: confirme tamanho, método de montagem e opções de rosca para a instalação.

Características / especificações técnicas

• Brand: Weilong Technology
• Model Number: WL4297
• Tensão nominal (V): DC 12 V ou 24 V
• Potência nominal (W): 80—150 W
• Modo de trabalho: Tipo tubular tração/empurrão
• Força de retenção: 2,45 kg (conforme especificado)
• Curso (mm): 5–10 mm
• Tempo de reset (s): 0,1 s
• Vida útil: 300.000 ciclos
• Certificações: CE, ROHS, ISO9001
• Material: Carcaça em aço carbono com revestimento zincado
• Comprimento do cabo (mm): 200 mm
• Estilo de instalação: Parafuso ajustável e tampa
• Tolerância dimensional: +/- 0,1 mm
• À prova d'água: Nenhuma (nenhum índice IP especificado)
• Classe de isolamento: F
• Teste Hi-Pot: AC 600 V 50/60 Hz 2 s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de trabalho: 1–100%
• Profundidade de rosca (mm): /
• Termos de pagamento: TT, ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 1000 pcs
• Capacidade de fornecimento: 5000 pcs por semana
• Prazo de entrega: 30 dias
• Porto de embarque: Shenzhen
