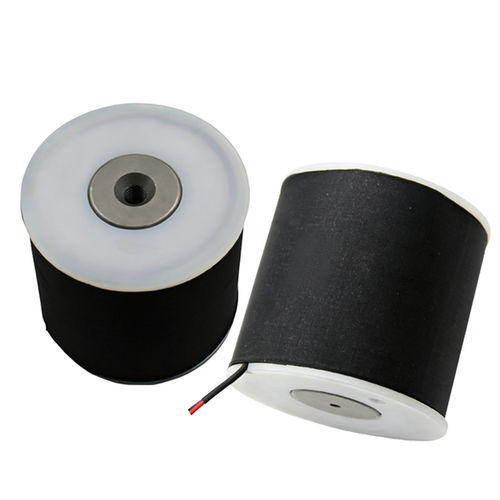

Bobina eletromagnética WL8580

CA230 Vindustrial

Visão geral
A bobina bobbin AC WL8580 é projetada para sistemas de válvulas solenóide industriais, atuadores pneumáticos, relés e outros atuadores eletromagnéticos. Possui enrolamento de cobre de precisão, isolamento classe F e construção voltada para força magnética estável, comutação previsível e integração OEM.

Destaques do produto

• Enrolamento de cobre de precisão e isolamento elétrico classe F
• Força magnética estável e uniforme para atuação confiável
• Disponível em várias tensões AC (110 V, 230 V) e personalizável para requisitos OEM
• Projetada para serviço industrial com longa vida útil

Como funciona (bobina bobbin AC)

• Aplicação de tensão AC ao enrolamento
• Corrente no fio de cobre gera um campo magnético
• O campo magnético atrai o êmbolo ferromagnético produzindo movimento linear
• O movimento do êmbolo fornece a atuação da válvula ou interruptor
• Uma mola de retorno restaura o êmbolo quando a alimentação é removida
• Anéis de sombreamento podem ser usados para reduzir a variação de torque nas passagens por zero da CA

Aplicações

• Válvulas solenóide para controlo de fluidos e gases
• Atuação de válvulas pneumáticas e hidráulicas e automação
• Relés, contactores e dispositivos de comutação industriais
• Atuadores de persianas HVAC e automação de válvulas para tratamento de água
• Sistemas de irrigação agrícola, máquinas de venda automática, integração em têxteis e equipamento médico

Vantagens

• Projeto simples e repetível adequado para produção em massa
• Alta força magnética e resposta rápida de comutação
• Longa vida operacional com baixa manutenção
• Ampla gama de tensões e opções de personalização OEM

Considerações de projeto

• Geração de calor em operação contínua requer gestão térmica
• Possível zumbido audível em operação AC
• A força magnética depende da tensão e frequência de alimentação
• Seleção correta de tensão e ciclo de serviço é crítica para evitar falhas prematuras

Resolução de problemas

• Sem atuação: verificar fonte de alimentação, fiação e resistência da bobina
• Sobreaquecimento: verificar tensão de operação, ciclo de trabalho e refrigeração
• Atuação fraca: inspecionar tensão de alimentação, folga do armadura e condição do êmbolo
• Zumbido/ruído: inspecionar anéis de sombreamento, ajuste do êmbolo e estabilidade de montagem
• Operação intermitente ou queima: verificar picos de tensão, estado do isolamento e integridade das conexões

Ficha técnica (dados chave)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Especificações técnicas

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
