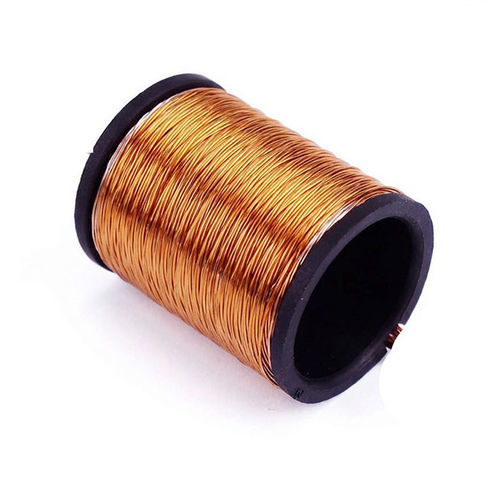

Bobina eletromagnética WL1535

de alta potênciapara transformador de correntepara relés

Visão geral
Um carretel de bobina fornece suporte mecânico e isolamento elétrico para enrolamentos de cobre em solenóides, transformadores, relés e outros dispositivos eletromagnéticos. Fabricado em termoplásticos de engenharia, o projeto WL1535 assegura distribuição uniforme do fio, redução de vibração e proteção contra curtos-circuitos, aumentando a confiabilidade em aplicações industriais.

Principais características e benefícios

• Isolamento elétrico: plásticos de grau técnico com alta resistência dielétrica para minimizar falhas entre enrolamentos.
• Desempenho térmico e mecânico: opções de material (ex.: PA66, PPS) para diferentes faixas de temperatura e ambientes severos.
• Moldagem de precisão: tolerâncias dimensionais apertadas garantindo tensão do fio consistente e compatibilidade com processos automatizados de enrolamento/engenharia.
• Flexibilidade de projeto: opções para terminais integrados, flanges e recursos de montagem para atender requisitos específicos.

Detalhes do produto
Os carretéis WL1535 são componentes moldados por injeção de precisão projetados para suportar e isolar enrolamentos. Eles estabilizam a posição do fio, reduzem vibrações mecânicas durante a operação e ajudam a manter o desempenho eletromagnético e a vida útil do equipamento. Variantes de material e terminais permitem adaptar a solução às restrições elétricas, térmicas e mecânicas do projeto.

Vantagens

• Melhor isolamento entre enrolamentos e núcleo, reduzindo o risco de falhas elétricas.
• Geometria de enrolamento consistente para desempenho eletromagnético previsível.
• Opções de material que fornecem resistência ao calor e retardância à chama quando necessário.
• Compatível com produção automatizada: facilita enrolamento e montagem em massa; opções personalizadas disponíveis.

Desvantagens

• A seleção de material é crítica: escolha inadequada pode causar deformação em temperaturas extremas.
• Aplicações de muito alta potência podem exigir sistemas adicionais de isolamento e melhor dissipação térmica.
• O uso de um carretel pode aumentar o tamanho do componente e o custo do material em comparação com métodos de enrolamento direto.
• Tolerâncias fora das especificações podem afetar o desempenho do enrolamento.

Como selecionar o carretel de bobina

• Defina os parâmetros da bobina: calibre do fio, número de voltas e força magnética necessária para determinar diâmetro do núcleo, espaço de enrolamento e altura das flanges.
• Escolha o material conforme a temperatura de operação (ex.: PA66 para moderadas, PPS para >180°C) e requisitos de resistência ao fogo.
• Verifique níveis de isolamento e distâncias de fuga/creep para a classe de tensão e normas aplicáveis.
• Avalie a resistência mecânica para ambientes sujeitos a vibração; considere plásticos reforçados se necessário.
• Defina terminais e pinos para conexões elétricas confiáveis; prefira acabamentos resistentes à corrosão para ambientes agressivos.
• Solicite protótipos para validar tolerâncias dimensionais, ajuste do enrolamento e comportamento térmico antes da produção em massa.

Características / Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL1535
• Rated Voltage: DC 6—48 V
• Rated Power (W): 6 — 60 W
• Service Life: 100 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Copper Coil
• Lead Wire Length (mm): 200
• Install Style: TBD
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F (155 Degree)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Materials Compliance: RoHS Compliance
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 500000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
