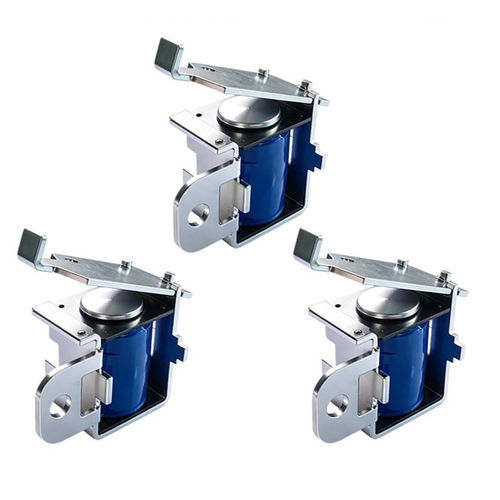

Válvula solenoide de ação direta WL1227

para arpara águapara gás

Visão geral do produto
O solenoide de palheta WL1227 é um atuador eletromagnético compacto projetado para converter entrada elétrica em movimento de palheta preciso, permitindo o controlo de ar, fluidos ou posicionamento mecânico de pequena amplitude. Indicado para integração em máquinas que exigem resposta rápida e menor espaço de instalação.

Principais componentes e funcionamento

• Bobina eletromagnética e enrolamento: geram o campo magnético quando energizados.
• Núcleo de ferro e armadura: componentes magnéticos que convertem o campo em movimento.
• Mola de retorno: recoloca a palheta na posição de repouso quando não energizada.
• Mecanismo de palheta: converte o deslocamento da armadura em abertura/fecho ou posicionamento.
• Carcaça e montagem: carcaça em aço carbono com revestimento zincado e opções de montagem por parafuso ajustável para instalação compacta.

Etapas de operação

• Ativação: tensão DC (3–48 V) aplicada à bobina gera corrente no enrolamento.
• Força magnética: o campo atrai a armadura em direção ao núcleo.
• Ação da palheta: o movimento da armadura aciona a palheta para controlar a função requerida.
• Função de controlo: regula fluxo de ar, fluxo de líquido, descarga de pressão ou posicionamento mecânico conforme a aplicação.
• Retorno: quando a energia é removida, a mola retorna a palheta; o projeto garante ação rápida e repetível.

Principais características
Pequeno volume, resposta rápida (~50 ms de reset), faixa de potência selecionável (5–33 W), tensão e montagem personalizáveis. Adequado para operação contínua ou intermitente conforme especificação. Carcaça em aço carbono com revestimento zincado.

Aplicações típicas

• Máquinas de impressão: controlo de tinta, alimentação de papel, válvulas de ar e sistemas de posicionamento.
• Dispositivos médicos: controlo de fluidos em equipamentos de diagnóstico e laboratório.
• Automação industrial: comutação, bloqueio e posicionamento de pequeno movimento em equipamentos automatizados.
• Controlo pneumático e de fluidos: controlo preciso de fluxos de ar, gás e líquido.
• Atuação compacta em dispositivos OEM e equipamentos inteligentes.

Vantagens e desvantagens

• Vantagens: pegada pequena, comutação rápida e precisa, menor consumo em relação a atuadores maiores, opções de personalização para OEM.
• Limitações: força absoluta inferior a atuadores grandes, risco de sobreaquecimento se usado além do ciclo nominal, desgaste mecânico com ciclos muito elevados sem manutenção.

Solução de problemas (problemas comuns e soluções)

• Não funciona: verificar tensão de alimentação, medir resistência da bobina e verificar ligações elétricas.
• Força fraca: confirmar tensão nominal, reduzir atrito mecânico ou considerar um modelo de maior força.
• Sobreaquecimento: verificar ciclo de trabalho e evitar operação contínua fora das especificações; melhorar dissipação térmica se necessário.
• Resposta lenta: inspecionar bloqueios mecânicos, verificar a mola e reduzir sobrecarga.

Ficha técnica
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Especificações técnicas

• Brand: Weilong Technology
• Model: WL1227
• Faixa de tensão: DC 3–48 V (personalizável)
• Faixa de potência: 5–33 W
• Tempo de resposta / reset: ~50 ms
• Força de retenção: ~300 gf (força sem excitação 0)
• Curso: 0 mm (ação tipo palheta)
• Vida útil: ~300.000 ciclos (típico)
• Material/carcaça: aço carbono com revestimento zincado
• Comprimento do fio: 200 mm
• Estilo de montagem: fixação por parafuso ajustável
• Temperatura de trabalho: -10 °C a 100 °C
• Ciclo de serviço: 1–100% (dependente do projeto)
• Classe de isolamento: F (155 °C)
• Hi-Pot: AC 600 V, 2 s
• MOQ / fornecimento: MOQ 500 pcs; capacidade ~5000 pcs/semana
• Garantia: 1 ano
