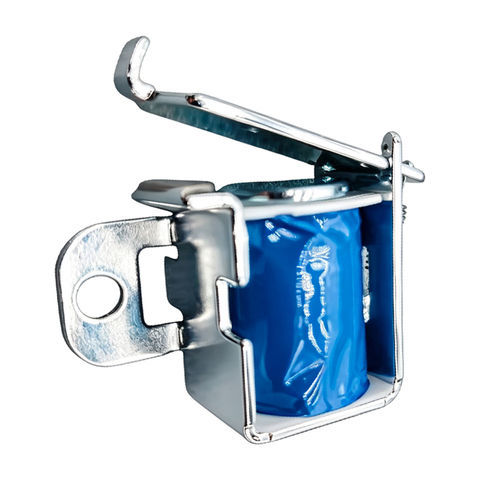

Válvula solenoide de ação direta WL0725

de 2 viasNFpara ar

Visão geral do produto
Uma válvula solenóide tipo flapper é uma válvula de controle magnética que utiliza um solenóide eletromagnético para acionar um mecanismo de flap flexível para abrir ou fechar um caminho de fluxo para ar, tinta, gás ou líquido. É projetada para aplicações que exigem comutação de alta frequência, resposta rápida, tamanho compacto, baixo consumo de energia e operação confiável. Projetos personalizados permitem ajustar tensão, força, curso, capacidade de vedação e vida útil para atender requisitos OEM ou industriais específicos.

Como funciona

• Ativação elétrica: tensão aplicada à bobina gera um campo magnético.
• Movimento magnético: a força magnética atrai o êmbolo/armadura interno para gerar movimento mecânico.
• Abertura/fechamento do flap: o movimento aciona o flap para abrir ou fechar o caminho de fluxo.
• Controle do fluxo e retorno: quando energizada, a válvula permite o fluxo; quando desenergizada, uma mola ou retorno elástico restaura o flap.

Principais benefícios e resultados

• Resposta rápida (comutação em nível de milissegundos)
• Operação silenciosa
• Comutação repetível e confiável
• Formato compacto adequado para instalações com espaço reduzido
• Longa vida útil com seleção e manutenção adequadas

Características

• Design compacto otimizado para operação frequente
• Tempo de resposta rápido e controle preciso do fluxo
• Desempenho de comutação confiável com boa repetibilidade
• Baixo consumo com opções para várias tensões e designs de bobina
• Personalizável: tensões, curso, materiais de vedação e ajuste de vida útil para necessidades OEM

Aplicações típicas

• Indústria de impressão: fornecimento de tinta, controle de cabeçotes de impressão, sistemas de limpeza que exigem comutações rápidas e precisas
• Equipamentos médicos e de laboratório: válvulas miniaturizadas para controle de fluidos e gases
• Automação industrial: controle pneumático, dosagem, manuseio de materiais e sistemas de controle de precisão
• Máquinas de embalagem: enchimento, selagem e dosagem que exigem atuação rápida
• Sistemas robóticos: válvulas compactas para controle preciso de movimento e processo

Vantagens e desvantagens (resumo)

• Vantagens: comutação rápida, tamanho reduzido, controle eletrônico ON/OFF simples, alta confiabilidade, manutenção fácil, adequado para operação frequente.
• Desvantagens: capacidade de pressão inferior em comparação com algumas válvulas industriais, desempenho dependente do projeto de vedação, requer controle de tensão adequado, pode precisar de desenvolvimento personalizado para aplicações especiais.

Resolução de problemas (problemas comuns e soluções)

• Válvula não funciona: verifique a tensão de alimentação, continuidade/resistência da bobina, fiação e conexões.
• Controle de fluxo ruim: verifique obstruções, confirme a seleção correta da válvula e o estado das vedações, limpe a válvula e verifique a pressão de operação.
• Aquecimento excessivo: confirme o ciclo de trabalho e a tensão, verifique a dissipação de calor e revise o projeto térmico.
• Vazamento: inspecione/substitua o flap e as vedações, melhore a precisão de montagem e os materiais de vedação.

Especificações técnicas

• Marca: Weilong Technology
• Número do modelo: WL0725
• Tensão nominal (V): CC 3–48V
• Potência nominal (W): 3-6 W
• Modelo de trabalho: projeto tipo flapper
• Força de retenção (N): 50 Gf
• Curso (mm): 19,7 mm
• Tempo de reset: 50 ms
• Vida útil: 300.000 ciclos
• Certificação: CE, RoHS, ISO9001
• Material: carcaça em aço carbono com revestimento zincado
• Comprimento do fio (mm): 200
• Estilo de instalação: parafuso ajustável
• Tolerância dimensional: ±0,1 mm
• Impermeabilidade: Nenhuma
• Classe de isolamento: F (155 °C)
• Teste Hi-Pot: AC 600V 50/60Hz 2s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10 °C - 100 °C
• Ciclo de serviço: 1-100%
• Termos de pagamento: TT ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 500 pcs
• Capacidade de fornecimento: 5000 pcs por semana
• Prazo de entrega: 30 dias
• Porto de embarque: Shenzhen
