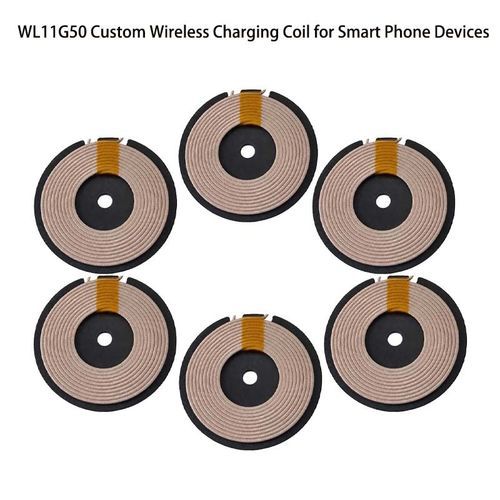

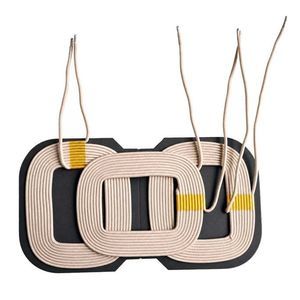

Indutor de ferrite WL11G50

magnéticode fio bobinadode potência

Visão geral
Bobina de carregamento sem fio personalizada projetada para transferência de energia sem fio em dispositivos eletrônicos. Configurável em tamanho, indutância, frequência de operação, potência nominal, resistência, estrutura de enrolamento e blindagem. Adequada para aplicações transmissoras e receptoras; desenvolvimento OEM inclui análise de requisitos, projeto, prototipagem, testes elétricos e otimização para produção.

Como funciona

• Passo 1 – Entrada de energia elétrica: o circuito de carga fornece corrente alternada à bobina transmissora.
• Passo 2 – Geração do campo magnético: a bobina transmissora converte energia elétrica em um campo magnético variável.
• Passo 3 – Acoplamento magnético: o campo magnético atravessa o espaço de ar entre as bobinas transmissora e receptora.
• Passo 4 – Energia recebida: a bobina receptora converte o campo magnético variável em energia elétrica.
• Passo 5 – Condicionamento de potência: retificador e circuito de carga regulam a potência recebida para a bateria ou carga eletrônica.

Fatores-chave que afetam o desempenho

• Posição e alinhamento da bobina
• Frequência de operação
• Autoindutância
• Resistência da bobina (DCR)
• Distância (gap de ar) entre as bobinas
• Blindagem de ferrite e materiais magnéticos
• Potência e corrente de carga
• Peças metálicas próximas
• Temperatura de operação

Principais características
Parâmetros geométricos e elétricos personalizados para atender restrições de espaço e desempenho. Opções de enrolamento: fio de cobre, fio Litz ou FPC. Blindagem de ferrite melhora o acoplamento e reduz EMI. Projeto otimizado para indutância, DCR, frequência de operação e comportamento térmico. Suporte OEM para testes em sistema e preparação para produção em massa.

Ficha técnica (tabela extraída)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Resumo de aplicações
Indicada para smartphones, smartwatches, produtos IoT, eletrônica médica, módulos automotivos, sensores industriais, bases de carregamento e aplicações embarcadas de alimentação sem fio onde tamanho compacto, comportamento térmico e tolerância de alinhamento são críticos.

Dicas de solução de problemas

• Carregamento ineficiente: verifique alinhamento da bobina, frequência, indutância, DCR, gap de ar e partes metálicas próximas.
• Carregamento intermitente: verifique alinhamento, CI de carga, fonte de alimentação e conectores.
• Temperatura elevada: revise DCR, corrente, ventilação e estrutura do enrolamento.
• Alcance de carga limitado: inspecione acoplamento magnético, gap de ar e arranjo de ferrite.
• Incompatibilidade com circuito: teste indutância, resistência, frequência e fator Q.
• Problemas de EMI: avalie blindagem de ferrite e proximidade a outros componentes.

Especificações técnicas

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
