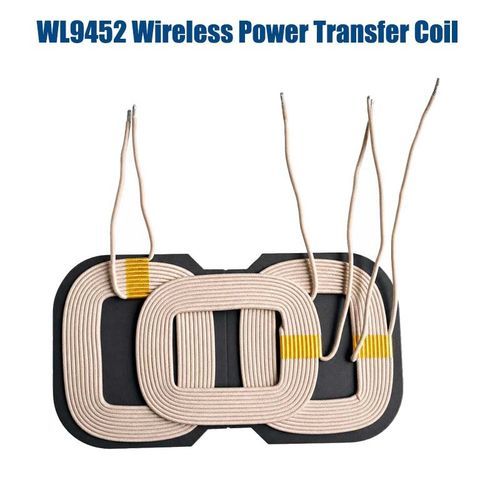

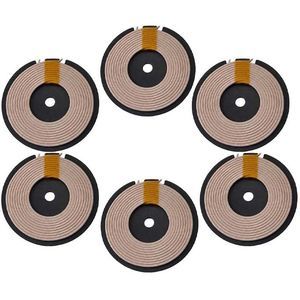

Bobina com núcleo de ar WL9452

de potênciaCCde alta frequência

Visão geral do produto
Bobina de transferência de energia sem fio que possibilita a transferência sem contato de energia elétrica entre dispositivos compatíveis por acoplamento eletromagnético através de uma folga de ar. Projetada para invólucros selados, carregamento sem contato e aplicações onde conectores expostos não são desejáveis. Configurável como transmissor, receptor, elemento de acoplamento ou conjuntos multi-bobina; personalizável para potência, frequência de operação, dimensões e ambiente de instalação.

Como funciona

• Passo 1 – Entrada de energia: a alimentação DC é convertida em AC de alta frequência por um driver eletrônico.
• Passo 2 – Criação do campo magnético: a bobina transmissora, alimentada por corrente alternada, gera um campo magnético oscilante.
• Passo 3 – Acoplamento magnético: o campo atravessa a folga de ar e interage com a bobina receptora.
• Passo 4 – Geração de energia elétrica: a bobina receptora converte o campo magnético variável em tensão AC.
• Passo 5 – Retificação: um retificador converte o AC recebido em energia DC.
• Passo 6 – Regulação de tensão: a eletrônica de controle regula a tensão e corrente fornecidas à carga ou bateria.

Principais características

• Desempenho elétrico personalizável: indutância, resistência DC, fator Q, frequência de operação e classificação de potência podem ser especificados.
• Construção compacta e instalação flexível: diâmetro da bobina, espessura, número de voltas e especificação do fio configuráveis.
• Blindagem magnética ou estruturas de suporte integráveis conforme necessário para controlar campos e permitir integração com eletrônica sensível.
• Configurações multi-bobina, incluindo sistemas de 3 bobinas, disponíveis para melhorar a tolerância de alinhamento ou otimizar o acoplamento.
• Projetada para desempenho elétrico e térmico consistente e confiabilidade de longo prazo usando materiais de qualidade e processos de bobinamento adequados.

Aplicações

• Equipamentos industriais: sensores selados, dispositivos de monitoramento e módulos de controle que exigem invólucros selados ou ausência de conectores expostos.
• Robótica e automação: carregamento para robôs, AGVs e equipamentos automatizados para automatizar a reposição de energia.
• Soluções OEM integradas: carregamento de bateria embutido em produtos onde conectores são impraticáveis.
• IoT e sensores de baixa potência onde a substituição de bateria ou o carregamento com fio é problemático.
• Eletrônica médica: alimentação sem contato para dispositivos médicos selados.
• Dispositivos de consumo e inteligentes que requerem carregamento sem contato (smartphones, wearables, earbuds).

Solução de problemas e considerações de projeto

• Verifique alinhamento, folga de ar, indutância da bobina, frequência de operação e potência de entrada quando ocorrer baixa potência de saída ou baixa eficiência.
• Investigue resistência da bobina, qualidade do enrolamento e materiais condutivos próximos em caso de superaquecimento.
• Verifique o pareamento de ressonância e a estabilidade entre transmissor e receptor quando o carregamento for instável.
• Considere blindagem, geometria da bobina, fator Q e desempenho térmico desde o início do projeto.
• Valide a performance da bobina integrada no invólucro final; teste em condições realistas de montagem e alinhamento.

Características / especificações técnicas

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
