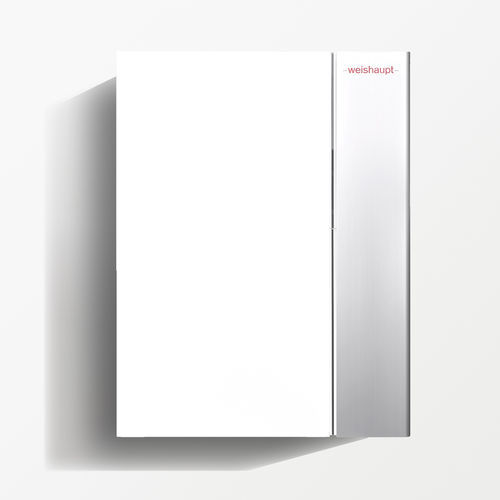

Caldeira de água quente WTC-GW/GB series

a gás naturalde hidrogêniode condensação

Apresentação
Estas caldeiras murais de condensação Weishaupt Thermo Condens® WTC-GW/GB são geradores compactos e eficientes, concebidos para aplicações residenciais e comerciais. São adequadas para aquecer edifícios a partir de aproximadamente 500 m². Podem ser instaladas até oito caldeiras em cascata (GW) para atingir uma potência total de até 800 kW. O produto combina potência, eficiência, modularidade, comando avançado e dispositivos de monitorização modernos.

Pontos fortes / Benefícios do produto

• Troca de calor em alumínio-silício otimizada para transferência térmica eficiente e proteção contra corrosão e incrustações.
• Ampla gama de modulação (até 1:8) garantindo funcionamento contínuo do queimador mesmo em carga reduzida.
• Sistema SCOT auto-calibrante que se adapta a diferentes qualidades de gás e permite a operação com misturas contendo até 20% de hidrogénio em volume.
• Comando intuitivo: princípio "Rodar – Premir" e comando remoto possível via interface LAN integrada e ligação ao portal WEM.
• Funcionamento silencioso graças à modulação da velocidade do ventilador.
• Compacta e leve: possibilidade de instalação mural (ex. 100 kW ≈ 95 kg); opção de chassis de montagem para instalação não mural ou em cascata.

Instalação e manutenção

• Possibilidade de instalação mural ou ao nível do solo, conforme o espaço disponível e a configuração existente.
• Chassis de montagem disponível para facilitar a integração das ligações (ida/retorno hidráulico, alimentação de gás, coletor de condensados, evacuação de fumos).
• Amplo acesso e painéis de inspeção para facilitar as operações de manutenção e revisão.

Tabela - Modelos e dados (excerto principal)
Modelo | Potência mínima queimador Qc | Potência máxima queimador Qc | Combustíveis | Rendimento Eta100 (PCI) | Rendimento Eta30 (PCI) | Classe energética | Escala de rotulagem | Largura | Profundidade | Altura | Peso
WTC-GW 45-B H-0 | 6,9 kW | 45,2 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,5 % | 109,3 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 60-B H-0 | 6,9 kW | 60,1 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,3 % | 109,4 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 70-A | 13,4 kW | 70,8 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 100,6 % | 109,9 % | A | A+++ - D | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 80-A | 13,4 kW | 77,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,6 % | 109,9 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 100-A | 13,4 kW | 94,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,1 % | 109,7 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg

Características / especificações técnicas

• Permutador de calor em alumínio-silício, revestimento do tipo vitrificação (proteção anticorrosão e anti-incrustante).
• Faixa de modulação do queimador: até 1:8.
• Compatibilidade de gás: Gás natural (E/H, LL), gás liquefeito P; aceita misturas até 20% de hidrogénio (vol.) com ajuste automático SCOT.
• Rendimentos indicados (exemplos por modelo): Eta100 (PCI) ~ 98,1–100,6 %; Eta30 (PCI) ~ 108,4–109,9 % (consoante o modelo e as condições).
• Classe de eficiência energética de aquecimento: A (consoante o modelo e a escala de rotulagem apresentada).
• Interface de comunicação: LAN integrada de série para ligação ao portal WEM e comando remoto (PC / smartphone).
• Instalação: montagem mural ou ao solo; possibilidade de instalação em cascata até 8 unidades (800 kW) com diversas configurações (em linha, costas contra costas, em ângulo).
• Acessórios disponíveis: soluções para preparação de ACS, evacuação dos gases de combustão, acessórios hidráulicos, regulação e sensores solares para apoio ou produção de água quente sanitária.
• Níveis sonoros reduzidos graças à modulação da velocidade do ventilador.
