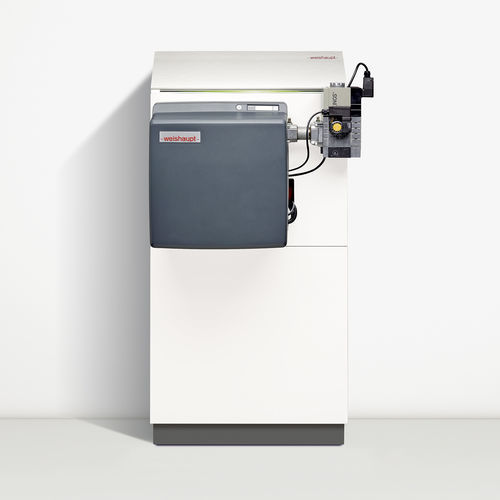

Caldeira de água quente WTC-GB series

a gása gás naturalde condensação

Apresentação
Apesar de compacta, a caldeira de condensação a gás WTC-GB fornece até 620 kW e pode aquecer de forma fiável e eficiente grandes edifícios residenciais ou terciários. O permutador de calor de alto desempenho é fabricado em alumínio-silício, oferecendo condutividade térmica significativamente superior e elevada resistência à corrosão.

Principais pontos fortes

• Permutador de alto desempenho em alumínio-silício (condutividade até 7 vezes superior ao inox) para excelente rendimento e elevada resistência à corrosão.
• Funcionamento modulante: a caldeira ajusta continuamente a potência (faixa de modulação 1:10 para a versão 620, 1:8 para a versão 470) para reduzir os ciclos curtos e melhorar a eficiência.
• Queimador PLN com processo Premix e combustão superficial para baixas emissões e funcionamento contínuo a partir de 60 kW.
• Motor síncrono do queimador com modulação que reduz o consumo elétrico, classificação de eficiência IE5.
• Possibilidade de instalação em cascata (até 2 480 kW) para necessidades superiores; gestão da cascata através do sistema de gestão energética WEM.
• Filtragem do ar comburente por duplo dispositivo de série, material filtrante fácil de limpar.
• Facilidade de manutenção graças às amplas tampas de inspeção laterais que permitem a limpeza do permutador de calor.
• Sistema de regulação padrão capaz de controlar até 4 circuitos; módulos de extensão disponíveis e funções de monitorização remota/otimização via portal WEM.

Instalação e aspetos práticos

• Dimensões compactas: profundidade aprox. 1,6 m, altura aprox. 1,53 m e largura de apenas 680 mm; passa por portas padrão.
• Peso indicado (queimador incluído): aprox. 450 kg para a versão 620, ~370 kg para a versão 470.
• Amplo programa de acessórios Weishaupt (evacuação de fumos, componentes hidráulicos, dispositivos de segurança) e casquilhos isolantes para componentes hidráulicos que facilitam o isolamento e a instalação.

Características / especificações técnicas

• Designação do produto: Weishaupt Thermo Condens® WTC-GB (séries 470-A, 620-A).
• Combustíveis: Gás natural (E/H, LL) e gases liquefeitos (B/P) conforme versão.
• Potência mínima da caldeira (a 50/30 °C): 59,0 kW (WTC-GB 470), 62,0 kW (WTC-GB 620).
• Potência máxima da caldeira (a 50/30 °C): 471,0 kW (WTC-GB 470), 620,0 kW (WTC-GB 620).
• Faixa de modulação: 1:8 (470) / 1:10 (620).
• Temp. máx. dos fumos a 80/60 °C: 68 °C.
• Pressão sonora: 64 dB.
• Pressão máxima de funcionamento: 6,0 bar.
• Largura: 680,0 mm.
• Altura: 1 531,0 mm.
• Profundidade: 1 592,0 mm (nota: a página indica profundidade de aprox. 1,6 m).
• Peso: 370,000 kg (WTC-GB 470), 430,000 kg (WTC-GB 620); peso incluindo queimador (620: ~450 kg indicado noutro local da página).
• Material do permutador: alumínio-silício (baixas perdas de carga no lado água, distribuição otimizada do caudal).
• Queimador: PLN, tecnologia Premix e combustão superficial (baixas emissões).
• Motor do queimador: motor síncrono de modulação, classe de eficiência IE5.
• Cascata: possibilidade de instalar caldeiras em cascata até 2 480 kW; gestão possível via WEM.
• Regulação: regulação padrão até 4 circuitos; módulos de extensão disponíveis; monitorização e otimização via portal WEM.
