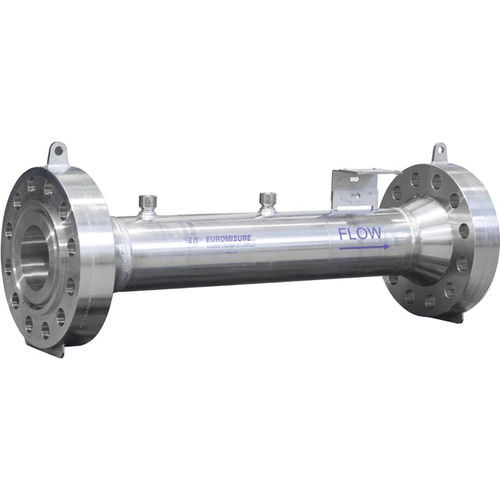

Tubo de Venturi FLC-FN-PIP, FLC-FN-FLN

Ampla variedade de aplicação O projeto do bocal de vazão é baseado na equação de Bernoulli e consiste de uma secção convergente com um perfil arredondado e uma garganta cilíndrica. Devido à sua rigidez o bocal de vazão é dimensionalmente mais estável em alta temperatura e a taxa de vazão do que uma placa de orifício. O bocal de vazão é geralmente utilizado para medição de vazão de vapor assim como meios não viscosos, erosivos e em alta velocidade. Eles podem ser utilizados em uma grande variedade de aplicações que incluem vapor, ar, água, gás, substâncias químicas e fluidos em altas temperaturas. Para aplicações com fluidos erosivos uma superfície interna endurecida está disponível. Alta exatidão A fabricação e o design dos bocais de vazão atendem aos requisitos da norma ISO 5167. Portanto, uma exatidão de ±1,0 % é garantida. Em termos de calibração é possível obter uma precisão superior a ± 0,25%. Para testes de aceitação de termoelétricas, bocais de vazão conforme ASME PTC-6 também estão disponíveis. Perda de carga reduzida através de um bocal Venturi Para reduzir a perda de carga, um bocal Venturi pode ser oferecido. Ele combina os recursos padrão de um bocal de vazão com uma seção divergente.
