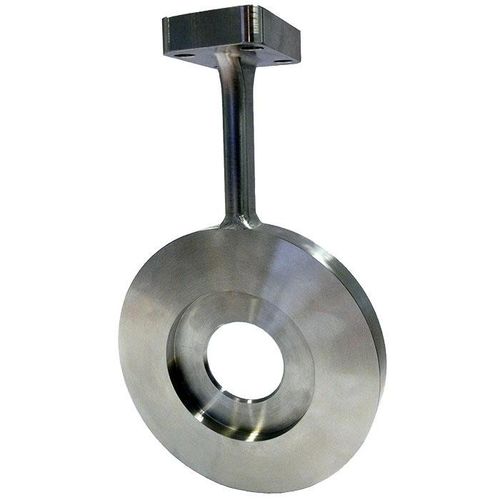

Placa de orifício compacta FLC-CO

Indústrias químicas e petroquímicas Instalações de processamento e produção de energia Tratamento e distribuição de água Processamento e transporte de gás Produção e refinação de petróleo Caraterísticas especiais Design compacto e robusto de acordo com a norma ISO 5167-2 Instalação entre flanges existentes (ASME/EN) Ponto de medição completo constituído por placa de orifício, coletor de válvulas e transmissor de pressão diferencial disponível Instalação simples sem linhas de pressão diferencial Precisão ≤ ±0,5 % do caudal real e uma repetibilidade da medição de 0,1 % Descrição do produto As placas de orifício compactas podem ser utilizadas sem dificuldade para a medição de líquidos, gases e vapores. Os caudalímetros de pressão diferencial são utilizados em muitas aplicações técnicas. Como elementos primários de caudal, as placas de orifício representam a solução mais comum. As placas de orifício distinguem-se pela sua fácil instalação e gestão. A pressão diferencial gerada pelo elemento primário de caudal é normalmente transformada num sinal elétrico proporcional ao caudal por um transmissor de pressão diferencial. As placas de orifício compactas permitem a montagem simples do dispositivo de medição como uma solução "plug-and-play", através da qual podem ser alcançadas poupanças de custos significativas. Os transmissores de pressão diferencial e os colectores de válvulas são ligados através de tomadas de pressão compactas. Estes arranjos de medição têm a vantagem de que as linhas de pressão diferencial podem ser eliminadas. As placas de orifício compactas são oferecidas como padrão em duas relações beta. No caso de requisitos específicos do cliente para a relação beta, o nosso software simplifica o processo de conceção e seleção.
