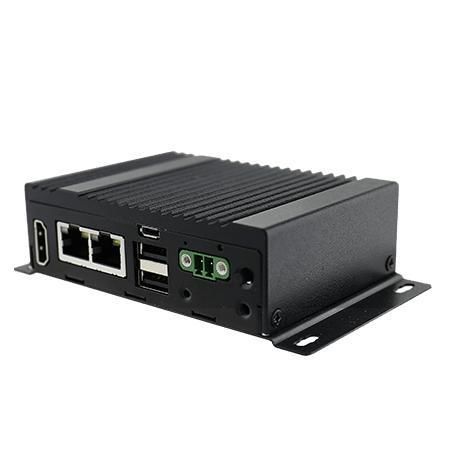

Computador box EACFA20

de mesaembutidode parede

Visão geral
O Winmate EACFA20 é um PC box industrial embutido e gateway IoT compacto, sem ventoinha, baseado no processador NXP i.MX6 Dual Core 1.0 GHz. Projetado para automação industrial, sistemas embarcados e implantações IIoT que requerem baixo consumo, expansão modular de I/O e múltiplas opções de montagem.

Principais características

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Arrefecimento passivo sem ventoinha
• Pequena pegada: 100 x 70 x 31 mm (single layer)
• Opções de montagem: mesa, parede (padrão), VESA (opcional), trilho DIN (opcional)
• Expansão modular em slice para I/O serial, CANbus, digital I/O, WWAN, expansão USB
• Microsoft Azure Certified for IoT; AWS IoT Greengrass Certified

Certificações

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Grau de proteção IP30

Especificações do sistema (destaques)

• Processador: NXP i.MX6 Dual Core 1.0 GHz
• Memória: 1 GB padrão, 2 GB opcional
• Armazenamento: eMMC onboard 16 GB padrão, 32 GB opcional; microSD suportado
• SO: Linux Ubuntu 18.04 (variantes Yocto/Android disponíveis)
• WLAN / BT / WWAN: suporte opcional
• Módulos de expansão: EACWSLT-222 (WWAN single SIM), EACWSLT-231 (3-port RS232/422/485 isolado), EACWSLT-232 (16-Channel Digital I/O isolado), EACWSLT-233 (2-port CANbus isolado), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 isolado)
• mPCIe / mini PCIe: 1 x full-size mPCIe; 1 x mini PCIe

Mecânica

• Dimensões: 100 (L) x 70 (A) x 31 (P) mm (single layer); 100 x 70 x 61 mm (double layer)
• Peso: 0,4 kg (single layer); 0,5 kg (double layer)
• Gabinete: metal
• Arrefecimento: design fanless passivo

Ambiente

• Humidade de funcionamento: 30% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 55°C
• Temperatura de armazenamento: -15°C a 70°C
• Choque e vibração: choque operacional IEC 60068-2-27; vibração IEC 60068-2-64
• Classificação IP: IP30

I/O e portas

• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x HDMI 1.4 (opcional)
• Série / console: RS232 por padrão; serial adicional via módulos de expansão
• Indicador: 1 x LED de alimentação
• Entrada de alimentação: 9~36 V DC via bornier 2-pin

Energia

• Faixa de alimentação: 9~36 V DC via bornier 2-pin
• Adaptador (opcional): 12 V 36 W AC-DC

Botões e controlos

• 1 x Power
• 1 x Reset

Acessórios (incluído / opcional)

• Quick Start Guide
• Cabo adaptador terminal block 2-pin para 2.5Ø female
• Conector terminal block 2-pin; cabo DC open wire
• Antena WLAN externa (para SKU WLAN)
• Antena WWAN externa (para SKU WWAN)
• Adaptador AC-DC 12 V/36 W (opcional)
• Kit de montagem VESA (opcional)
• Kit de montagem DIN-Rail (opcional)

Casos de uso

• Gateway IIoT industrial para fábrica inteligente, automação de máquinas e monitorização remota
• Conversor de protocolo, ex. Modbus RTU para MQTT
• Box industrial Android para executar aplicações de controlo

Especificações técnicas

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB padrão / 2 GB opcional
• Armazenamento: eMMC 16 GB padrão / 32 GB opcional; microSD suportado
• SO: Linux Ubuntu 18.04 (variantes Android disponíveis)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (opcional), serial via módulos
• Expansão: full-size mPCIe, mini PCIe, várias opções modulares (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Alimentação: 9~36 V DC (bornier 2-pin); adaptador 12 V 36 W opcional
• Dimensões: 100 x 70 x 31 mm (one layer); Peso: 0,4 kg
• Montagem: mesa / parede (padrão); VESA e DIN-Rail opcionais
• Temperatura/humidade de operação: 0°C a 55°C; 30%–90% RH sem condensação
• Certificações: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
