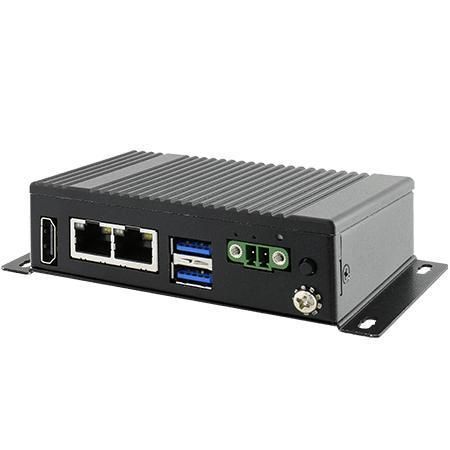

Computador box EACIL20

embutidoIntel® Apollo Lakeintel® celeron® N3350

Visão geral
O Winmate EACIL20 é um computador embutido industrial sem ventilador com processador Intel® Celeron® N3350 (Apollo Lake). Projetado para automação industrial, sistemas embutidos e aplicações críticas, oferece estrutura metálica compacta, refrigeração passiva e opções modulares de expansão e montagem para OEMs e integradores de sistemas.

Principais características

• Intel® Apollo Lake N3350 1,1 GHz (burst até 2,4 GHz)
• Design sem ventilador (fanless)
• Tamanho compacto: 100 x 70 x 31 mm (one layer)
• Design modular para placas de expansão I/O
• Montagem: mesa, parede (padrão); VESA e trilho DIN opcionais
• Certificações: Microsoft Azure IoT e AWS IoT Greengrass

Certificações

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Destaques do produto

• Chassi compacto fanless otimizado para ambientes industriais
• Dual Gigabit Ethernet para segmentação OT/IT
• Portas USB 3.2 Gen1x1 e HDMI opcional
• Suporte TPM 2.0
• Compatível com Windows 10 IoT Enterprise (64-bit) e Ubuntu 20.04 (opcional)

Módulos de expansão (exemplos)

• EACWSLT-222: WWAN (SIM simples)
• EACWSLT-231: 3-port RS232/422/485 com isolamento (default RS232)
• EACWSLT-232: 16-CH Digital I/O com isolamento
• EACWSLT-233: 2-port CANBUS com isolamento
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 com isolamento
• EACWLST-236: 2-port Giga-LAN
• EACWLST-237: WWAN (SIM dupla)

Mecânica & Ambiente
Dimensões: 100 (W) x 70 (H) x 31 (D) mm (one layer); 100 x 70 x 61 mm (double layer). Peso: 0.4 kg (one layer); 0.5 kg (double layer). Gabinete: metal housing. Refrigeração: fanless. Humidade operacional: 30%–90% RH sem condensação. Temperatura de operação: 0 °C a 55 °C. Temperatura de armazenamento: -15 °C a 70 °C. Choque & vibração: IEC 60068-2-27 / IEC 60068-2-64. Grau de proteção: IP30.

E/S & Interfaces

• USB: 2 x USB3.2 Gen1x1 (Type-A)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x HDMI 1.4 (opcional)
• Expansão: 1 x full-size mPCIe; 1 x mini PCIe; 2 x USB2.0 wafer
• Indicador: LED de alimentação
• Alimentação: 1 x 9~36V DC via 2-pin terminal block

Controlo & Botões

• 1 x botão Power
• 1 x botão Reset

Memória & Armazenamento

• Memória: 4 GB LPDDR4
• Armazenamento: eMMC 32 GB onboard (padrão); eMMC 64/128 GB opcional; SSD 128/256/512 GB opcional

Segurança & Wireless

• TPM 2.0
• WLAN / Bluetooth / WWAN: suporte opcional (requer SKU ou módulo de expansão e antenas)

Alimentação & Acessórios

• Entrada de energia: 9~36V DC via 2-pin terminal block
• Adaptador opcional: 12V / 36W
• Acessórios: Quick Start Guide, cabo adaptador de terminal block, open-wire DC cable, antenas externas WLAN/WWAN, kits VESA e DIN-Rail opcionais

Aplicações & Casos de uso

• Gateway IIoT para captação e processamento de dados na fábrica
• Integração com SCADA e agentes Windows
• Controladores de quiosque e HMI com saída HDMI
• Sistemas de edifícios inteligentes e gestão de energia

Especificações técnicas

• Processador: Intel® Celeron® N3350 1.1GHz (até 2.4GHz) padrão; Intel® Pentium® N4200 opcional
• Memória: 4 GB LPDDR4
• Armazenamento: eMMC 32 GB onboard; opcional eMMC 64/128 GB; SSD 128/256/512 GB opcional
• Ethernet: 2 x Intel® Gigabit Ethernet Controller
• Segurança: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu 20.04 (opcional)
