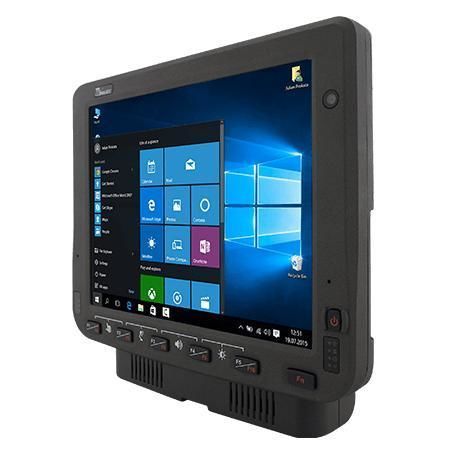

Terminal de bordo 10,4" FM10E

Intel® Atom x6413EMIL-STD-810GMIL-STD-810H

Visão geral
O Winmate FM10E é um computador móvel embarcado de 10,4 polegadas concebido para serviço de campo, captura de dados em armazém e operações de frotas. Projetado para integração em veículos industriais, oferece arquitetura tablet + docking, frente IP65, conformidade MIL‑STD e amplas opções de temperatura de operação.

Principais características

• Plataforma Intel® Elkhart Lake (ex.: x6413E) com variantes Atom opcionais
• Ecrã 10,4" 1024 x 768 com touch PCAP multi‑touch (mão, stylus, luva)
• Painel frontal substituível em campo
• Classificação IP65 no frontal
• Ampla faixa de temperatura operacional (ex.: -30 °C a 60 °C) e opções de aquecedor/descongelador de ecrã

Certificações

• MIL‑STD‑810G / MIL‑STD‑810H (choque e vibração)
• IP65
• CE, FCC, IC (ICES‑003)
• UL60950‑1 / EN60950‑1, PTCRB

Detalhes do produto
Choque e vibração: estrutura reforçada e procedimentos testados segundo MIL‑STD para garantir operação fiável em ambientes veiculares e industriais.

Ecrã e toque: painel XGA de 10,4" com PCAP multi‑touch que suporta modos luva e stylus; brilho 400 nits por defeito, 800 nits opcional para melhor visibilidade.

CPU e SO: suporta Intel Atom x6413E (padrão) com variantes Elkhart Lake opcionais para maior desempenho. Windows 10 IoT Enterprise LTSC (64‑bit) por defeito; Windows 11 IoT Enterprise LTSC opcional.

Manutenção: moldura frontal e ecrã tátil substituíveis em campo nas configurações suportadas para minimizar tempo de inatividade e custos de manutenção.

Acessórios (standard & opcionais)
Standard: cabo USB, cabo conversor de alimentação, suporte de fixação de antena externa, kit de fusíveis, antena Wi‑Fi, kit de stylus, chave para docking, adaptador, cabo de alimentação com fusível, guia de início rápido.

Opcionais: antenas combo magnéticas multibanda, antenas GPS & LTE MIMO, cabos CAN/RS232, antena WWAN, cabo LAN IP65 e várias opções de montagem e cablagem.

Soluções de montagem (exemplos)
Sem perfuração: braçadeira RAM (RAM‑D‑247U‑4) + braço RAM (RAM‑D‑201U) + placa VESA/ball (RAM‑D‑2461U) com parafusos e arruelas.

Com perfuração: base redonda RAM (RAM‑D‑202U) + braço RAM + placa VESA e elementos de fixação.

Montagem de teclado: placa adaptadora Winmate (PN: 821009131600) combinada com hardware RAM para integração do teclado.

Especificações técnicas

• Modelo: FM10E
• Ecrã: 10.4" (1024 x 768) PCAP, 400 nits padrão (800 nits opcional)
• Processador: Intel Atom x6413E (1.5 GHz up to 3.0 GHz) padrão; opcionais x6425E/x7433RE/x7835RE
• Memória: 4 GB padrão (8 GB / 16 GB opcionais)
• Armazenamento: 128 GB padrão (256 GB / 512 GB opcionais)
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise LTSC padrão; Windows 11 IoT Enterprise opcional
• Conectividade: WLAN/BT suportados; WWAN 4G/LTE opcional; GNSS suportado
• Sensores: G‑Sensor, sensor de luz, sensor de temperatura
• Câmara: frente 2 MP
• Ambiente: operação -30 °C a 60 °C (consoante configuração); humidade 5%–95% RH sem condensação
• Choque & vibração: MIL‑STD‑810H (516.8 / 514.8)
• Ingress: IP65; Impacto: EN62262 IK07; ESD: EN 61000‑4‑2
• I/O: USB Type‑C (tablet), DB9 (dock) para 2x USB2.0, 2x COM (dock), 1x Gigabit LAN (dock), áudio, microSD, Dual‑Nano SIM, conectores SMA no dock
• Mecânica: tablet 268 x 214 x 35 mm (~1,7 kg); dock 202 x 245 x 52 mm (~1,6 kg); montagem RAM/VESA; design fanless
• Alimentação: dock 10V–60V com ignition control; tablet 12V DC In; UPS 7.6V (2S1P) ≥30 min; consumo típico 45W
• Certificações: CE, FCC, IC, UL60950‑1, EN60950‑1, PTCRB
