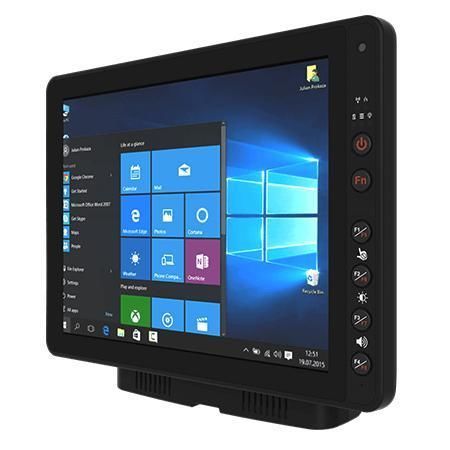

Terminal de bordo 12,1" FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Visão geral
O FM12E é um computador montado em veículo de 12,1" concebido para logística de armazém, gestão de frotas e operações com empilhadores. Projetado para ambientes industriais e a bordo, dispõe de painel frontal substituível no campo, design fanless e disponibilidade de plataforma a longo prazo.

Principais características

• Família de processadores Intel® Elkhart Lake (Intel Atom x6413E por defeito; opções mais potentes disponíveis)
• Ecrã 12,1" XGA (1024 × 768) Projected Capacitive (PCAP) multi‑touch
• Painel frontal substituível em campo para reduzir tempo de assistência
• Proteção frontal IP65 e conformidade MIL‑STD‑810H para choque e vibração
• Ampla faixa de temperatura de funcionamento para ambientes extremos

Certificações

• IP65 (frontal)
• MIL‑STD‑810H (choque & vibração)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (para módulos rádio)

Ecrã

• Tamanho: 12,1 polegadas
• Tipo: Projected Capacitive Multi‑Touch (PCAP)
• Resolução: 1024 × 768 (XGA)
• Brilho: 400 nits (padrão); 800 nits opcional; opção de alta luminosidade indicada
• Taxa de contraste: 1000:1
• Ângulos de visão: 89/89/89/89
• Modos de toque: mão, stylus, luva

Especificação do sistema

• Processador (opções): Intel Atom x6413E 1,5 GHz (até 3,0 GHz) padrão; x6425E, x7433RE, x7835RE opcionais
• Memória: 4 GB padrão; 8 GB e 16 GB opcionais
• Armazenamento: SSD M.2 128 GB padrão; 256 GB e 512 GB opcionais
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise LTSC (64‑bit) padrão; Windows 11 IoT Enterprise LTSC opcional
• Wireless: WLAN e Bluetooth suportados; WWAN 4G/LTE opcional; GNSS (GPS/A‑GPS)
• Sensores: G‑Sensor, sensor de luz ambiente, sensor de temperatura

Câmara

• Câmara frontal: 2 MP

Ambiente & Robustez

• Humidade de funcionamento: 5% a 90% RH, sem condensação
• Temperatura de funcionamento: -30°C a 60°C
• Temperatura de armazenamento: -30°C a 60°C
• Choque: MIL‑STD‑810H Método 516.8 Procedimento I
• Vibração: MIL‑STD‑810H Método 514.8 Procedimento I
• Impacto: EN62262 IK07
• ESD: conforme EN 61000‑4‑2, ±8kV contacto & ±12kV ar

Controlo & Botões

• 1 × botão Power
• 5 × botões de função (programáveis via Winset)

Portas I/O (visão geral)

• USB: 1 × USB Type‑C (tablet); DB9 no docking fornece 2 × USB 2.0 via adaptador
• Serial: 2 × portas COM (docking)
• LAN: 1 × Gigabit LAN (docking)
• Áudio: Docking: 2 × altifalantes; Docking: CANBus ou Áudio opcional
• Armazenamento: 1 × slot Micro SD (tablet)
• SIM: 1 × slot Dual‑Nano SIM
• Indicadores: 4 × LEDs (WLAN, bateria UPS, HDD, aquecedor)
• Conectores antena docking: SMA para WLAN (padrão), SMA para GPS/WWAN opcional

Mecânica

• Dimensões: Tablet 307 × 225 × 41 mm; Docking 202 × 245 × 52 mm
• Caixa docking: liga de alumínio
• Peso: Tablet 1,7 kg; Docking 1,6 kg
• Montagem: RAM mount ou VESA 75 × 75 mm
• Arrefecimento: design fanless

Energia & Bateria

• Bateria: UPS 7,6 V (2S1P) — backup mínimo ≈ 30 minutos
• Alimentação: Docking 10V–60V com controlo de ignição; Tablet 12V DC In
• Consumo típico: 45W

Acessórios (padrão / opcionais)

• Padrão: cabo de alimentação 5m com kit de fusível, cabo USB 0.3m, cabo conversor 0.15m, cabo DC jack, adaptador 84W com cabo, abraçadeiras, antenas WLAN ×2, guia de arranque rápido, suporte de antena externa, chave de fecho do dock, kit stylus + parafuso
• Opcionais: cabo RS232, cabo áudio, cabos CAN Bus, cabo LAN IP65, antenas combo GPS & LTE, antena combo magnética, antena WWAN, kits de montagem e adaptadores

Soluções de montagem (exemplos)
Montagem 1 – Solução sem perfuração
A | RAM Clamp Mounts - no empilhador | RAM‑D‑247U‑4 | Base de braçadeira com esfera 2.25" | QTD: 1
B | RAM Arm | RAM‑D‑201U | Braço para esfera 2.25" (L: 8.375") | QTD: 1
C | RAM Ball lado dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm com esfera 2.25" | QTD: 1

Montagem 2 – Solução com perfuração
A1 | RAM round base mounts - no empilhador | RAM‑D‑202U | Base redonda 3.68" com esfera 2.25" | QTD: 1
A1‑1 | Parafuso | - | SUS304 M8 × 40 mm | QTD: 5
B | RAM Arm | RAM‑D‑201U | Braço para esfera 2.25" | QTD: 1
C | RAM Ball lado dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm com esfera 2.25" | QTD: 1

Montagem 3 – Instalação de teclado
D | Placa adaptadora de teclado Winmate (PN:821009131600) | - | 4 furos VESA para o dispositivo e 4 furos AMPS para a RAM ball | QTD: 1
D‑1 | Parafuso | - | SUS304 M5 × 20 mm | QTD: 5

Resumo
O FM12E fornece uma plataforma veicular industrial com I/O modular via docking, grande faixa de tensão com controlo de ignição, painel frontal substituível em campo e opções de ecrã de alta luminosidade para implantações em armazém e em veículos.
