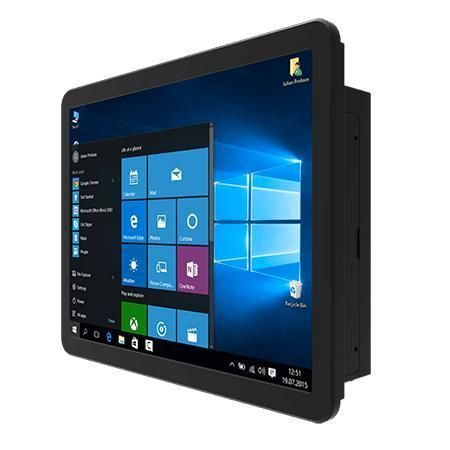

Painel PC com tela sensível ao toque capacitiva PCAP R12ITWS-MHM2

com tela sensível ao toque multitouch12,1"Intel® Core™ i5-1135G7

Visão geral
O Winmate R12ITWS-MHM2 é um PC painel HMI M‑Series de 12,1 polegadas concebido para controlo de máquinas, automação industrial e interfaces de operador. Apresenta design modular (Box PC + ecrã), funcionamento sem ventoinha, vedação frontal IP65, ecrã tátil P‑Cap e janela de serviço para upgrades e manutenção in situ.

Principais características

• Processador Intel Core i5-1135G7 (Tiger Lake UP3, 11.ª geração)
• Ecrã true flat de 12,1" borda a borda
• Estrutura em alumínio com tratamento anticorrosão
• Proteção frontal IP65
• Ecrã tátil Projected Capacitive (P‑Cap) multi‑touch
• Design fanless (sem ventoinha)
• Entrada DC 9–29 V
• Ranhura para SSD 2,5" removível

Design e manutenção

• Arquitetura modular: Box PC e ecrã intercambiáveis via docking board‑to‑board para trocas rápidas em campo.
• P‑Cap multi‑touch: sensor atrás do vidro ou vidro antivândalo para resistência a riscos e agentes de limpeza.
• Janela de serviço: acesso fácil a memória, armazenamento e módulos PCIe para manutenção on‑site.
• Frente true flat: limpeza facilitada sem encaixes onde sujidade se acumula.
• Frente IP65: proteção contra pó e salpicos para ambientes exigentes e quiosques.

E/S e expansão

• USB: 4 x USB 3.2 Gen 1 (Type‑A)
• Sériais: 2 x RS232/422/485 (por defeito RS232)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x DP1.4 (por defeito); HDMI 2.0 opcional
• Áudio: 1 x combo (Mic in / Line out)
• Expansão: 1 x mPCIe; 1 x PCIe x16 (sinal x4) slot; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M (NVMe); baía 2,5" intercambiável
• Alimentação: 9~29 V DC via borne 3 pinos

Acessórios

• Adaptador 100~240 V AC para DC
• Cabo de alimentação
• Cabo open‑wire com conector de borne
• Clips de montagem e parafusos VESA

Certificações

• CE
• FCC

Especificações técnicas

• Modelo: R12ITWS-MHM2
• Tamanho display: 12.1 inches
• Touch / Vidro: Projected Capacitive Multi‑Touch Screen
• Resolução: 1024 x 768
• Brilho: 500 nits
• Contraste: 1000:1
• Ângulos de visão: 89/89/89/89
• Área ativa: 245.76 x 184.32 mm
• Processador: Intel Core i5-1135G7 2.4 GHz (até 4.2 GHz)
• Memória: 2x slots; 4 GB por defeito; opções 8/16/32 GB
• Armazenamento: 1 x M.2 2280 NVMe (128 GB por defeito, até 512 GB); opcional 2 x 2.5" SSD removível
• Controladoras Ethernet: Intel I211-AT & I219-LM
• Segurança: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch não suportado no Linux)
• WLAN/BT: opcional
• Dimensões mecânicas: 322 x 256 x 91 mm
• Recorte: 301 x 237 mm
• Peso: 5.4 kg
• Montagem: panel mount por defeito; VESA opcional
• Enclosure: chassis em alumínio tratado anticorrosão
• Arrefecimento: fanless
• Humidade operação: 10%–90% RH sem condensação
• Temperatura operação: 0°C–50°C
• Temperatura armazenamento: -10°C–60°C
• IP frontal: IP65
• Alimentação: 9~29 V DC, borne 3 pinos (com fusível)
• Adaptador: 12 V 120 W
• Consumo: 45 W ~ 55 W
• Resumo I/O: 4 x USB 3.2 Gen1, 2 x RS232/422/485, 2 x Gigabit LAN, DP1.4, HDMI opcional, 1 x audio combo
