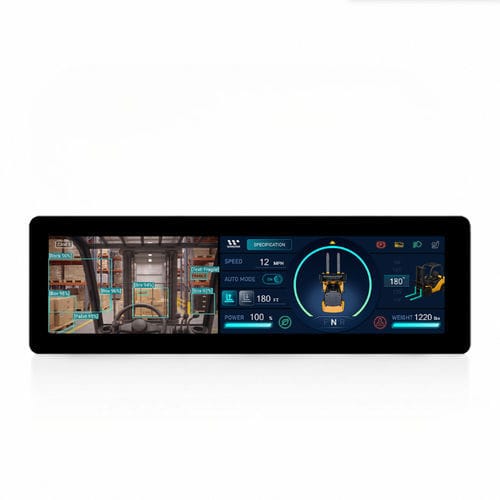

Placa de avaliação para visor WL0F00088000BGXAANA00

Resumo
WINSTAR WL0F00088000BGXAANA00 é uma placa de desenvolvimento Edge AI em formato barra de 8,8 polegadas baseada no MCU STM32N657. Destinada a projetos de visão embarcada e HMI avançada em MCU, combina display IPS ultra-wide PCAP, entradas de câmera MIPI CSI-2 e paralelas, múltiplas interfaces industriais e capacidade de inferência IA on-device numa plataforma MCU validada.

Capacidades principais

• Display: 8,8" IPS ultra-wide, 1920 × RGB × 480 (4:1)
• Touch: Painel capacitivo projetado (PCAP)
• MCU: STM32N657; RAM 32 MB; Flash externa 64 MB
• Câmera: Interfaces MIPI CSI-2 e paralela
• Interfaces: CAN FD, RS485, RS232, Ethernet (LAN), USB-C, UART, SPI, I2C, GPIO
• Alimentação: 9–36 Vdc
• Brilho: Typ. 450 cd/m² (Min. 350 cd/m²)
• Software: Suporte ST TouchGFX; detecção de wake-word e reconhecimento de voz offline

Aplicações

• Sistemas de visão Embedded AI (reconhecimento de imagem, detecção de objetos, detecção de anomalias)
• Painéis de controle industriais e HMIs de formato ultra-wide
• Integração em racks 2U ou painéis de baixa altura
• Instrumentação para veículos off-highway e painéis de operador
• Monitoramento de equipamentos e eletrodomésticos inteligentes

Demo Kit e avaliação
A WINSTAR fornece um Demo Kit com a placa HMI 8,8", um módulo de câmera validado e acessórios para acelerar a avaliação e prototipagem de aplicações AI Vision e HMI.

Notas do produto
Modelo: WL0F00088000BGXAANA00. Estado do produto: validação de confiabilidade em andamento; amostras de produção previstas a partir de outubro.

Especificações técnicas (resumo)

• Tensão de operação: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB; Flash externa: 64 MB
• Tamanho do LCD: 8.8"; Matriz de pontos: 1920 × RGB × 480
• Área ativa: 218.88 (H) × 54.72 (V) mm; Dimensões do módulo: 241.3 × 74.3 × 28.7 mm
• Pitch do pixel: 0.114 × 0.114 mm; Brilho: Min 350 / Typ 450 cd/m²
• Temperatura operação: -20 °C a +70 °C; armazenamento: -30 °C a +80 °C
• BOM: LCM = WF88BTYA8MNG10#; PCBA = PB4V0008R800BD661X00

Interfaces & resumo de pinos

• CON1: VIN, +3V3 (JTAG), SWCLK, SWDIO, NRST, BOOT0, SPI (CS/CLK/MOSI/MISO), UART, I2C, ADC/PWM/GPIO
• CON3: CAN_H / CAN_L (bus CAN)
• CON4: RS485_A / RS485_B
• CON6: Lanes MIPI CSI, CAM_SCL/CAM_SDA, CAM_NRST, CAM_EN, VDD_CAM (+3.3V), TOF/IMU interrupts, GND

Observação
Plataforma otimizada para implementações Edge AI de baixa latência e com foco em privacidade sobre arquitetura MCU. Indicado para prototipagem rápida e integração em série onde sistemas Linux não são necessários.
