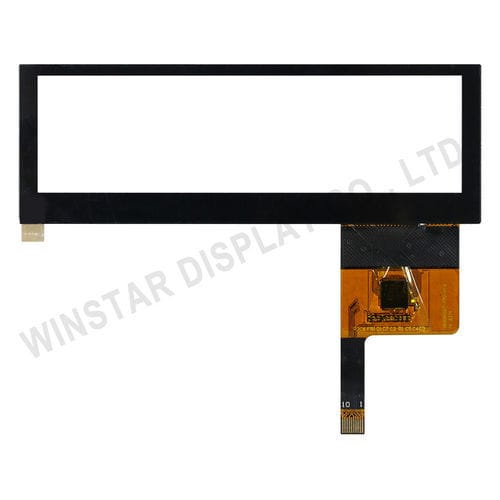

Tela sensível ao toque capacitiva TST0003R9B4111XXXX00

com tecnologia capacitiva projetadamultitoquepara aplicações industriais

Nome do Produto

• Modelo: TST0003R9B4111XXXX00
• Painel touch capacitivo projetado 3,9 polegadas, detecção 5 pontos
• Estrutura: G+G (Vidro sobre Vidro)
• Interface: I2C
• Driver IC: CYTMA568
• Modo de entrada: Toque com o dedo
• Conector: COF-FPC

Principais características

• Painel de 3,9" com suporte a multi-touch de 5 pontos
• Interface I2C para integração simplificada com o host
• Estrutura G+G para desempenho óptico e robustez mecânica
• Faixa de temperatura de operação ampla: -30℃ a +85℃, adequada para ambientes industriais
• Tensão de alimentação: 2,8–3,3 V

Desenho / Dimensões
Dimensão externa: 104,5 × 36,0 × 1,98 mm
Área de visualização: 96,04 × 26,34 mm
Tamanho do painel (diagonal): 4,0 polegadas
Estrutura: G+G

Ambiente
Temperatura de operação: -30℃ ～ +85℃ ; Umidade (sem condensação): 45% - 90% UR
Temperatura de armazenamento: -40℃ ～ +90℃ ; Umidade (sem condensação): 5% - 95% UR

Características ópticas
Transparência: 87% ±5%
Névoa (Haze): >3%

IC / Elétrico
Driver IC: CYTMA568
Pontos de detecção: 5
Interface: I2C
Alimentação: 2,8 ~ 3,3 V

Atribuição dos PINs
Pin 1 - VSS - Ground for analog circuit
Pin 2 - VDD - Power Supply
Pin 3 - SCL - I2C clock input
Pin 4 - NC - No connect
Pin 5 - SDA - I2C data input and output
Pin 6 - NC - No connect
Pin 7 - /RST - External Reset, Low is active
Pin 8 - NC - No connect
Pin 9 - /INT - External interrupt to the host
Pin 10 - VSS - Ground for analog circuit

Aplicação / Descrição
O TST0003R9B4111XXXX00 destina-se à integração em equipamentos industriais, HMIs embutidos e dispositivos inteligentes que exigem uma interface tátil compacta e com ampla faixa de temperatura. A interface I2C e o conector COF-FPC simplificam a integração mecânica e elétrica. A deteção de 5 pontos suporta gestos multi-touch básicos.

Caractéristiques / spécifications techniques

• Modelo: TST0003R9B4111XXXX00
• Tipo: Capacitivo Projetado (PCAP)
• Pontos de detecção: 5
• Modo de entrada: Toque com o dedo
• Conector: COF-FPC
• Estrutura: G+G
• Dimensão externa: 104,5 × 36,0 × 1,98 mm
• Área visível: 96,04 × 26,34 mm
• Tamanho do painel (diagonal): 4,0 polegadas
• Interface: I2C
• Driver IC: CYTMA568
• Alimentação: 2,8 ~ 3,3 V
• Temperatura de operação: -30℃ ～ +85℃
• Transparência: 87% ±5%
• Névoa (Haze): >3%
