Curvadora hidráulica RD20 CNC
de tubosCNCpor estiramento

curvadora hidráulica
curvadora hidráulica
Guardar nos favoritos
Comparar


Características

Acionamento
hidráulica
Produto
de tubos
Sistema de controle
CNC
Outras características
por estiramento

Descrição

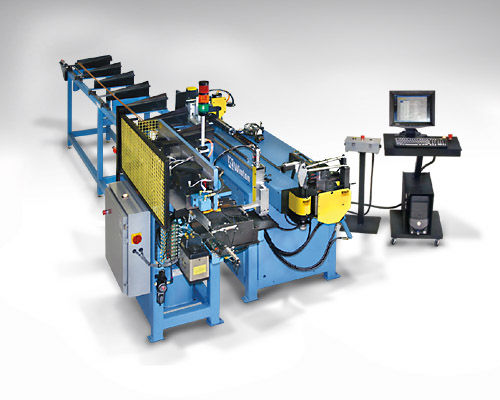

Descrição do Produto A dobradeira de tubos RD20 CNC da Winton Machine pode ser integrada com um cortador de tubos. A foto mostra um carregador de magazine de tubos (alimentador de barras) carregando comprimentos retos de tubos em um cortador de tubos CNC sem chipless. Uma vez cortado, o tubo em branco é transferido para uma pilha tripla CNC tubo dobrador para processamento. Um descarregador automático de tubos remove o tubo após a dobra. Controlada por uma plataforma Windows, a célula de dobra do tubo formador requer (1) operador para carregar a barra alimentada e remover as peças tubulares acabadas após a dobra. Um sistema de diagnóstico integrado opcional mostra o estado de todas as entradas e saídas digitais. Para reduzir ao mínimo a programação de novas peças, a dobradeira de tubos pode ser ligada diretamente à engenharia. A engenharia pode baixar um arquivo STEP gerado por CAD do tubo dobrado diretamente no controlador da célula. Isto ajuda a reduzir o tempo de programação e os erros de programação. O controlador lê o arquivo STEP e extrai os dados de dobra do LRA (YBC), bem como o comprimento de corte das peças. O comprimento de corte é enviado para a máquina de corte do CNC e os dados do dobrador LRA são enviados para a máquina de dobra do tubo do CNC. É assim tão simples. Uma das vantagens desta célula é o número de operadores necessários. Num ambiente de fabrico tradicional, seria necessário um operador para o cortador de tubos e um operador para o dobrador de tubos. A integração das duas máquinas CNC reduz a necessidade de mão-de-obra, sem falar no tempo economizado no transporte dos blanks cortados até o curvador de tubos. A Winton Machine produz tubos CNC e dobradores de tubos com carregadores também. Telefona-nos. Gostaríamos de ajudá-lo a reduzir o custo dos produtos vendidos.

---

VÍDEO

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Winton Machine Company
