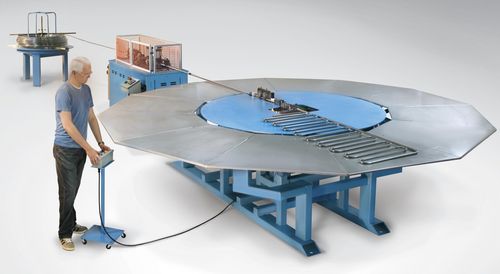

Curvadora servoelétrica SB series

de tubosCNCde 3 eixos

Descrição do Produto A série SB de dobradeiras de tubo de serpentina CNC são projetados para uso de produção compacta. Todos os modelos de dobradores de tubos SB oferecem dobramento de tubos de serpentina sem a necessidade de girar o material entre curvas (rotação do plano do eixo R). Programe os ângulos de curvatura, o raio da linha de centro, os comprimentos retos e a produção de serpentina começa. A tubagem permanece sempre em contacto com a mesa de apoio mantendo a planicidade. Uma das vantagens do dobrador de tubos tipo SB é a sua capacidade de gerenciar a bobina da serpentina enquanto ela está sendo formada. Como a cabeça da curva pode dobrar tanto o CW quanto o CCW sem girar o tubo entre curvas, a capacidade de controlar bobinas de serpentina maiores torna-se muito mais fácil. A Winton oferece várias soluções de dobra serpentina que vão desde a capacidade de 5mm OD até a capacidade de 50mm OD. Todas as soluções dispõem de um sistema CNC servo-accionado de 3 eixos que permite ao utilizador programar todos os ângulos e todos os comprimentos rectos. O controlador compensará a mola de retorno e fornecerá um modelo CAD 3D do tubo antes da dobra. O visualizador 3D é ótimo para verificação de peças. O resto é controlado pelo CNC. É assim tão simples. A dobragem da serpentina deve ser fácil. Todos os modelos dobram CW e CCW sem a necessidade de girar o tubo entre curvas. Esta característica muitas vezes se torna importante para garantir que o tubo de serpentina dobrado permaneça plano. No mundo da transferência de calor, uma serpentina plana se traduz em um produto eficiente. Um atuador de matriz dividida vem de fábrica e permite uma dobra de raio apertado. O design do cabeçote de curvatura permite a curvatura instantânea CW ou CCW. Portanto, não há necessidade de reposicionar a cabeça de curva para a rotação da mão oposta.
