Calibrador de tensão UHV-905

de correntede impedânciaparâmetros elétricos

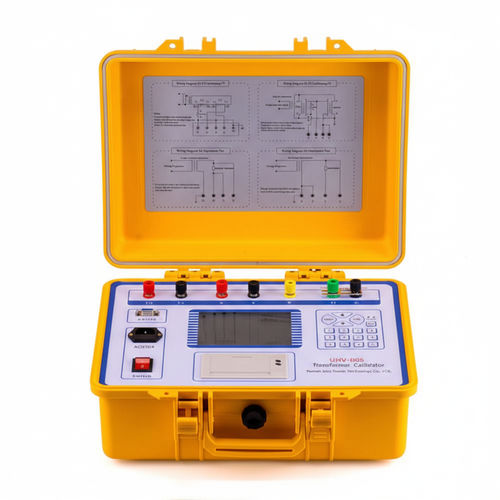

O UHV-905 é um sistema automático de calibração para transformadores de corrente (CT) e transformadores de potencial/tensão (PT). Combina um circuito avançado exclusivo com tecnologia DSP para eliminar a instabilidade de deslocamento de fase RC e permite medições precisas de erro de relação, fase/ângulo, impedância e admitância com amostragem automática e suporte de software host para PC.

Principais funções

• Calibração automática para CT e PT: medição de erro de relação, impedância e admitância; testes de tempo/admitância.
• Circuito exclusivo avançado combinado com DSP para estabilizar as medições perante a instabilidade de deslocamento de fase RC.
• Visor LCD matricial de grande formato (320 × 240) com retroiluminação de longa duração para exibir claramente diferenças de relação e ângulo.
• Deteção e indicação automática de polaridade incorreta e de relação errada.
• Software host para PC para instrumentos virtuais e controlo/visualização remota.
• Comutação automática de faixa, tratamento de medições de nível S e supressão de harmónicos > 40 dB.

Faixas de medição e condições de operação

• Ambiente de operação: temperatura 5℃ a 40℃; humidade relativa <80% (a 25℃); altitude <2500 m; frequência da rede 50 Hz ±0,5 Hz; entrada de rede 220 V ±5%.
• Faixas de medição: componente cofase 0.0001 ～ 200.0 (%) resolução 0.0001; componente ortogonal 0.001 ～ 700.0 resolução 0.001; impedância 0.0001 ～ 20.0 Ω resolução 0.0001; admitância (ms) 0.0001 ～ 20.0 resolução 0.0001.
• Faixa de trabalho de corrente: (1% ～ 149%) In (In = 5 A); (5% ～ 149%) In (In = 1 A).
• Faixa de trabalho de tensão: (5% ～ 149%) Un (Un = 100 V, 150 V, 100 V/…); (5% ～ 149%) Un (Un = 100 V/3).
• Carga (corrente): TX < 0.12 Ω quando cosφ = 1.
• Carga (tensão): < 0,25 VA (100 V).
• Indicação de erro de polaridade: quando corrente/tensão de operação > 5% do nominal e erro > 180% deve haver indicação de polaridade; se > 10% do nominal e não houver indicação correta, isso indica falha.
• Indicação de erro de relação variável: quando corrente/tensão de operação > 5% do nominal e erro entre 30% e 180% é mostrada indicação de erro de relação variável.
• Teste de isolamento/tenção suportada: terminais e tomadas suportam 1,5 kV para a caixa durante 1 minuto.

Características / especificações técnicas

• Visor: LCD matricial 320 × 240 pontos com ampla área de visualização e retroiluminação de longa duração.
• Interface de utilizador: interface de operação multilíngue (o original inclui UI em chinês); indicadores em fonte grande para diferenças de relação e ângulo.
• Conformidade: atende JJG314-1993 e JJG314-1994; suporta amostragem automática.
• Funções avançadas: comutação automática de faixa, tratamento de medições S-level, supressão de harmónicos > 40 dB.
• Consumo de energia: <15 VA (sem micro-impressora); <25 VA (com micro-impressora).
• Dimensões (C × L × A): 260 × 350 × 150 mm.
• Peso: 6 kg.
