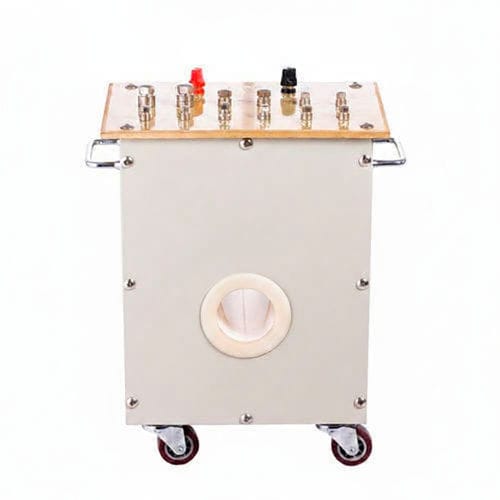

Gerador de corrente SL series

portátilpara aplicações industriais

O Gerador de corrente SL fornece corrente primária ou alimenta equipamentos monofásicos de 50 Hz para verificação de transformadores de corrente. É composto por um enrolamento de entrada (220 V), um enrolamento de saída (≤100 A) e um enrolamento de passagem/ núcleo.

Construção e funcionamento

• Enrolamento de entrada: 220 V (monofásico, 50 Hz).
• Enrolamento de saída: saída nominal abaixo de 100 A; a placa de identificação indica a corrente nominal permitida através do enrolamento do núcleo.
• Enrolamento de passagem (núcleo): permite múltiplas voltas; a capacidade de corrente nominal diminui proporcionalmente ao número de voltas.
• Apelido: Gerador de corrente.

Principais características

• A corrente de saída na placa refere-se à corrente nominal permitida através do enrolamento do núcleo.
• Quando múltiplas voltas passam pelo núcleo, a corrente nominal permitida diminui inversamente proporcional ao número de voltas.
• A relação entre a capacidade de saída indicada na placa e o produto da corrente de saída pela tensão por volta determina o número máximo de voltas permitidas através do núcleo para a corrente especificada.
• Equipado com rodízios para facilitar a movimentação e o transporte.

Condições de operação / Limites ambientais

• Temperatura de operação: -5°C a +40°C.
• Umidade relativa: < 80%.
• Projetado para operação prolongada na corrente nominal.
• Permite sobrecarga de 1,5× por 30 minutos.

Dimensões externas e variantes

• SL-4: 420 × 240 × 4500 mm³.
• SL-7: 600 × 350 × 700 mm³.

Peso (exemplo)

• SL-4: 14 kg.

Especificações técnicas

• Enrolamento de entrada: 220 V (monofásico, 50 Hz).
• Enrolamento de saída: saída nominal abaixo de 100 A (valor na placa).
• Enrolamento de passagem: permite múltiplas voltas; corrente admissível inversamente proporcional às voltas.
• Capacidade de sobrecarga: 1,5× o nominal por 30 minutos.
• Intervalo de operação: -5°C a +40°C; umidade < 80%.
• Mobilidade: com rodízios para transporte.
• Modelos típicos: SL-4 (420×240×4500 mm³, 14 kg), SL-7 (600×350×700 mm³).

Documentação e multimédia

• Imagens do produto e vídeos demonstrativos incorporados (YouTube).
• Manual do utilizador (PDF) disponível.
