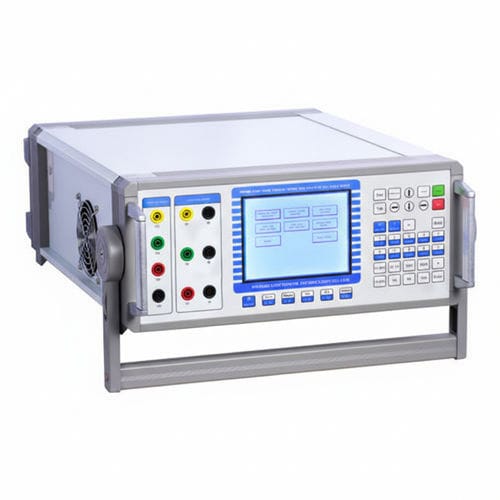

Fonte de alimentação elétrica de bancada UHV-930

CA/CAreguladade corrente constante

A UHV-930 é uma fonte de alimentação CA programável de precisão concebida para inspeção, calibração e testes de produção. Fornece saídas senoidais de baixa distorção com amplitude, fase e frequência ajustáveis e capacidade de condução de carga estável para cargas resistivas, indutivas, capacitivas e mistas.

Visão geral

• Geração programável de tensão e corrente CA de baixa distorção com ajuste de fase e amplitude (suporta síntese de harmónicos do 2.º ao 22.º e combinações arbitrárias).
• Resposta PID por hardware rápida e controlo digital (MCU 32 bits + DSP) para minimizar flutuações sob variações de carga.
• Elevada capacidade de condução para cargas capacitivas, indutivas, resistivas e mistas; mudança automática de faixas para tensão e corrente.
• Ecrã LCD integrado e conectividade para PC (RS232) com protocolo aberto para integração e desenvolvimento secundário.
• Proteções completas: sobrecorrente, sobretensão, sobreaquecimento, curto-circuito, circuito aberto e sobrecarga.

Aplicações típicas

• Laboratórios de calibração e metrologia (fluxos de teste de contadores com software de PC).
• I&D e ensaios funcionais de equipamentos de potência, inversores e relés de proteção.
• Bancadas de teste de produção que exigem simulação programável de fase, frequência e harmónicos.

Especificações

• Saída de tensão CA: Regulação 0,05%RG; Precisão < ±0,1%RG; Estabilidade < ±0,03%RG/1 min; Distorção < 0,1% (carga não capacitiva); Potência nominal por fase 15 VA; Taxa de ajuste a plena carga < ±0,03%RG; Tempo de ajuste < 1 ms; Faixa 0 V ～ 420 V; Marchas 0–140 V, 140–280 V, 280–420 V (automático).
• Saída de corrente CA: Regulação 0,05%RG; Precisão < ±0,1%RG; Estabilidade < ±0,03%RG/1 min; Distorção < 0,1% (carga não capacitiva); Potência por fase 15 VA; Faixa 0 A、1 mA ～ 10 A (opção 20 A); Faixas típicas 0–0,2 A, 0,2–1 A, 1–5 A, 5–10 A com mudança automática; personalizável até 20 A.
• Potência: Precisão < 0,1%RG; Estabilidade < 0,03%/1 min.
• Fase: Ajuste 0 ～ 359,99°; Resolução 0,02°; Precisão ±0,05°.
• Frequência: Ajuste 40 Hz ～ 65 Hz; Resolução 0,005 Hz; Precisão ±0,005 Hz; Deriva térmica ±1 PPM/°C; Estabilidade a longo prazo ±4 PPM/ano.
• Fator de potência: Alcance −1 ～ 0 ～ +1; Resolução 0,05%; Precisão 0,1%.
• Alimentação: 220 V AC, 50 Hz ±5%.
• Saída de harmónicos: Suporta 2.º–22.º harmónicos combináveis; ao emitir harmónicos a capacidade de carga reduz‑se aproximadamente pela metade — garantir que a carga não exceda metade do valor nominal.
• Interface e controlo: LCD 320×240; MCU 32 bits + DSP; RS232 e protocolo aberto para integração com PC.
• Proteções: Sobrecorrente, sobretensão, sobreaquecimento, curto‑circuito, circuito aberto, sobrecarga.
• Dimensões: 480 × 330 × 680 mm.
• Peso líquido: 31,6 kg.
