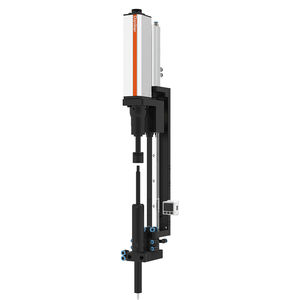

Sistema de parafusamento com servoacionamento

controlado por CLPservocontroladoa vácuo

Visão geral do produto
O módulo de aperto elétrico substitui as ferramentas de aperto integradas pneumáticas tradicionais por um acionamento elétrico/servo para automatizar o aperto de parafusos. Fornece monitorização em tempo real dos principais parâmetros do processo e adapta‑se a diferentes alturas de peça e condições de trabalho especiais.

Vantagens do produto

• Monitorização de todo o processo: A troca de informações baseada em PLC permite controlo interativo e monitorização em tempo real de velocidade, deslocamento, torque, pressão e tempo.
• Deteção de aperto anómalo: Em combinação com uma chave de fendas inteligente, o sistema deteta parafusos soltos, roscas danificadas e parafusos em falta para evitar produtos defeituosos.
• Controlo preciso da força: Controlo exato da força axial sem impactos durante o aperto para proteger as roscas; a altura de desvio é ajustável e o tubo de sucção pode parar em qualquer posição dentro do curso.
• Maior eficiência de aperto: O acionamento servo elétrico aumenta a velocidade de alimentação dos parafusos em cerca de 20% face aos módulos tradicionais.
• Poupança de energia: A redução de componentes pneumáticos reduz o consumo de ar em cerca de 24%; o módulo de vácuo requer apenas ar de vácuo e ar de travão fornecidos pelo cliente.

Estrutura do produto
A ilustração da estrutura na página do produto mostra a disposição dos componentes e o layout mecânico para planeamento da integração.

Especificações técnicas

• Intervalo de torque: 0,3–35 Nm
• Parâmetros monitorizados: velocidade, deslocamento, torque, pressão, tempo
• Aumento da velocidade de alimentação de parafusos (servo vs tradicional): ~20%
• Redução do consumo de ar (componentes pneumáticos reduzidos): ~24%
• Requisitos do módulo de vácuo: ar de vácuo e ar de travão fornecidos pelo cliente
• Características: monitorização de todo o processo, deteção em tempo real de aperto anómalo, controlo preciso da força, altura de desvio ajustável
