Tubo rígido hidráulico

para óleopneumáticoem material plástico

Visão geral do produto

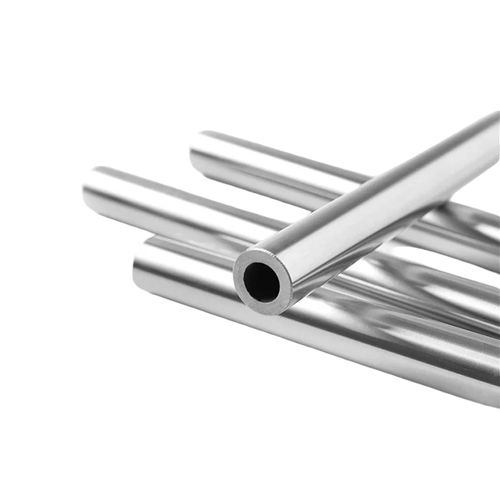

A haste de pistão oca cromada em aço 20MnV6 combina elevada resistência à tracção com boa usinabilidade e uma secção oca que reduz o peso. O diâmetro interior (ID) é fornecido sem retificação (acabamento de furação), pelo que é indicada para aplicações sem vedação interna ou quando o acabamento interno não é crítico. Faixa típica de diâmetros exteriores 25–250 mm e comprimentos padrão até 6 m (comprimentos personalizados até 15 m disponíveis sob pedido).

Modelo / Informações básicas

• Modelo: Hollow Chrome Plated Rod
• Brand: EAST AI
• Material: aço 20MnV6
• Diâmetro exterior: 25–250 mm
• Comprimento: até 6 m (opções personalizadas; capacidade máxima 15 m)
• Aplicação: hastes de pistão para cilindros hidráulicos, eixos lineares, máquinas industriais

Composição química do aço 20MnV6
Elemento | Conteúdo (%)
Carbono (C) | 0,17–0,23
Manganês (Mn) | 1,30–1,70
Silício (Si) | 0,10–0,35
Vanádio (V) | 0,07–0,12
Enxofre (S) | ≤ 0,035
Fósforo (P) | ≤ 0,035

Principais características

• Alta resistência à tracção — adequada para aplicações hidráulicas médias e pesadas
• Boa usinabilidade — suportando corte, roscagem e furação
• Design optimizado de peso — núcleo oco reduz a massa mantendo a rigidez
• Camada de cromo duro — espessura típica 20–30 μm para resistência ao desgaste e corrosão
• Acabamento externo liso — Ra ≤ 0,2 μm após polimento
• Controlo de rectidão — ≤ 0,2 mm/m
• Tolerâncias personalizáveis — ID/OD conforme desenho (ex.: f7 / g6)

Especificações
Material | 20MnV6
Tratamento de superfície | Cromagem dura
Espessura camada de cromo | 20–30 μm
Dureza de superfície | ≥ 850 HV
Rugosidade | Ra ≤ 0,2 μm
Rectidão | ≤ 0,2 mm/m
Condição ID | Não retificado (acabamento de perfuração)
Diâmetro exterior | 25 mm – 250 mm
Comprimento | Até 6 m (típico); até 15 m sob pedido
Exemplos de tolerâncias | f7 / f8 / g6
Aplicações típicas | Hastes de pistão hidráulico, eixos lineares, automação industrial


Processo de fabrico

• Selecção do material — tarugos 20MnV6 certificados com química controlada
• Perfuração / alargamento — furação profunda ou trepanação para criar a secção oca
• Tratamento térmico — normalização e revenimento para obter resistência e tenacidade
• Tornea e retificação de precisão — controlo dimensional do exterior
• Cromagem dura — deposição uniforme para resistência ao desgaste
• Polimento — acabamento externo Ra ≤ 0,2 μm
• Inspecção final — verificações de dureza, rugosidade, rectidão e espessura da camada segundo procedimentos ISO9001

Aplicações

• Cilindros hidráulicos e pneumáticos
• Equipamentos de manuseio e elevação
• Máquinas agrícolas e de construção
• Automação industrial e linhas de montagem
• Componentes para máquinas-ferramenta e guias lineares
• Sistemas marítimos e offshore (ID interno não vedante)

Embalagem & Entrega

• Embalagem: óleo anticorrosivo aplicado na superfície; hastes embaladas em papel protector e fornecidas em caixas de madeira; filme plástico e paletes de aço disponíveis
• Prazo de entrega: tipicamente 20–30 dias após confirmação de pedido (sujeito a quantidade e especificações)
• Métodos de envio: marítimo, aéreo ou multimodal
• Principais mercados: Europa, Rússia, Sudeste Asiático, América do Sul, Médio Oriente

Características técnicas

• Material: 20MnV6
• Modelo: Hollow Chrome Plated Rod
• Tratamento de superfície: cromagem dura (20–30 μm)
• Dureza de superfície: ≥ 850 HV
• Rugosidade externa: Ra ≤ 0,2 μm
• Rectidão: ≤ 0,2 mm/m
• Condição ID: não retificado (acabamento de perfuração)
• Faixa de diâmetros exteriores: 25–250 mm
• Comprimento: até 6 m (comprimentos personalizados até 15 m)
• Tolerâncias: exemplos f7 / f8 / g6
