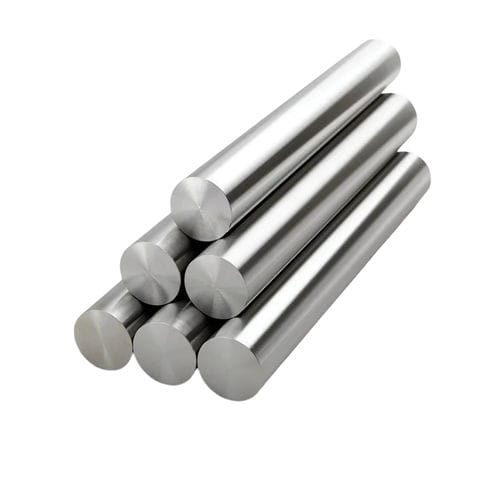

Aço tubular

em barras redondaspara uso geralde alta resistência

Visão geral do produto
A haste cromada 20MnV6 endurecida por indução é projetada para aplicações de cilindros hidráulicos que exigem alta resistência à fadiga, elevada dureza superficial e longa vida útil. Fabricada em aço microligado 20MnV6, a haste é retificada centerless com precisão, endurecida por indução até HRC 50–62 na superfície, mantendo um núcleo dúctil e resistente, e finalizada com banho de cromo duro para reduzir atrito e melhorar a resistência à corrosão.

Informações principais

• Modelo: Induction And Hardened
• Marca: EAST AI
• Material: 20MnV6
• Comprimento: Máx. 15 m (a página também lista até 8000 mm na tabela)
• Tolerância de ID: f7 / f8 / g6 (a tabela lista f7 / h7)
• Reta: ≤ 0,2/1000 mm (a página também indica ≤ 0,2 mm/m)
• Aplicação: Cilindros hidráulicos para equipamentos móveis, máquinas industriais e sistemas pesados
• Embalagem: Óleo anticorrosivo na superfície da haste; cada haste embalada em papel e depois em caixa de madeira; opções de embalagem personalizáveis
• Rugosidade: Ra ≤ 0,2 μm

Vantagens

• Alta dureza superficial (HRC 50–62) para maior resistência ao desgaste
• Excelente resistência à fadiga adequada para sistemas hidráulicos de alta pressão
• Camada de cromo de baixo atrito reduz o desgaste dos vedantes e a geração de calor
• Núcleo resistente mantém a tolerância a impactos e evita fragilidade
• Acabamento superficial de qualidade para operação suave do pistão
• Vida útil prolongada em ambientes exigentes ou corrosivos
• Adequada para máquinas hidráulicas pesadas

Especificações técnicas

• Grau de aço: 20MnV6 (EN10297-1)
• Dureza da superfície: HRC 50–62 (endurecida por indução)
• Espessura do revestimento de cromo: 20–30 μm (personalizável)
• Rugosidade da superfície: Ra ≤ 0,2 μm
• Limite de escoamento: ≥ 520 MPa
• Resistência à tração: 650–850 MPa
• Reta: ≤ 0,2 mm/m
• Tolerância: f7 / h7 (também f7 / f8 / g6)
• Faixa de diâmetro externo: Ø 10–Ø 200 mm
• Comprimento (tabela): Até 8000 mm
• Resistência à corrosão: ≥ 120 horas ensaio de névoa salina (ISO 9227)

Aplicações

• Cilindros hidráulicos (móveis & industriais)
• Máquinas de construção (escavadeiras, carregadeiras, niveladoras)
• Equipamentos agrícolas (tractores, ceifeiras)
• Máquinas de mineração
• Sistemas de içamento e elevação
• Soluções de manuseio de materiais
• Automação industrial
• Sistemas hidráulicos marítimos

Processo de fabricação

• Inspeção da matéria-prima 20MnV6
• Estiragem a frio e desbaste
• Retífica centerless de precisão
• Endurecimento por indução (HRC 50–62)
• Alívio de tensões profundo
• Banho de cromo duro
• Polimento final até Ra ≤ 0,2 μm
• Correção de reta
• Inspeção final e embalagem

Controle de qualidade

• Inspeção dimensional (Ø exterior, redondeza, reta)
• Medida da espessura do cromo
• Inspeção de rugosidade de superfície (perfilômetro)
• Teste de dureza (HRC)
• Teste de névoa salina (ISO 9227)
• Teste por correntes parasitas
• Teste ultrassônico (UT)
• Inspeção visual de defeitos e uniformidade do cromo

Certificados

• ISO 9001:2015 Sistema de Gestão da Qualidade
• ISO 14001 Sistema de Gestão Ambiental
• ISO 45001 Saúde e Segurança Ocupacional
• Certificado de ensaio de material (MTC 3.1)
• Relatório de ensaio de névoa salina (ISO 9227)
• Certificado de teste de dureza
• Certificado de espessura da camada de cromo

Características / Especificações técnicas

• Material: 20MnV6
• Dureza da superfície: HRC 50–62 (endurecida por indução)
• Espessura do cromo: 20–30 μm (personalizável)
• Rugosidade: Ra ≤ 0,2 μm
• Limite de escoamento: ≥ 520 MPa
• Resistência à tração: 650–850 MPa
• Faixa de Ø exterior: Ø 10–Ø 200 mm
• Comprimento: Até 8000 mm (a página também lista máx. 15 m)
• Reta: ≤ 0,2 mm/m
• Exemplos de tolerâncias: f7 / h7 (também f7 / f8 / g6)
• Resistência à corrosão: ≥ 120 horas névoa salina (ISO 9227)
