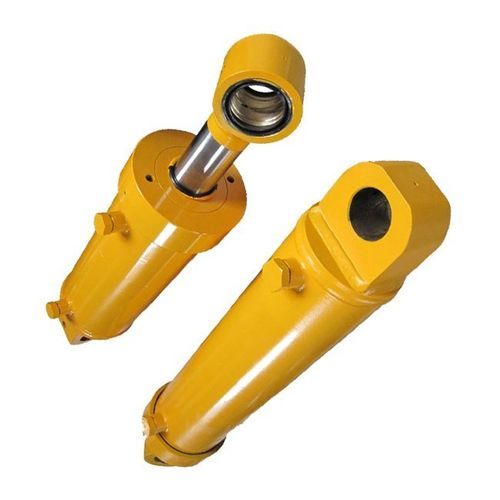

Cilindro hidráulico

com hastede dupla açãoem aço

Visão geral do produto
O cilindro hidráulico de duplo efeito soldado é uma solução compacta projetada para aplicações pesadas. Fabricado com tampas finais soldadas e tubo sem costura, este cilindro proporciona maior resistência estrutural, menor risco de vazamentos e vida útil mais longa em comparação com cilindros tie-rod. A configuração de duplo efeito aplica força tanto na extensão quanto na retração, com sistemas de vedação otimizados, hastes cromadas endurecidas e controle de qualidade rigoroso. Utilizações comuns incluem máquinas de construção, manuseio de materiais, equipamentos agrícolas e instalações industriais.

Modelo / Marca

• Modelo: Welded Type
• Marca: EAST AI

Vantagens

• Design compacto: construção soldada reduz dimensões totais enquanto maximiza resistência.
• Alta capacidade de pressão: adequado para ambientes exigentes com pressões até 300 bar.
• Durabilidade: tubos sem costura retificados e hastes cromadas resistentes ao desgaste e corrosão.
• Desempenho sem vazamentos: tampas finais soldadas eliminam possíveis caminhos de fuga.
• Eficiência: função de duplo efeito fornece potência em ambos os cursos.
• Baixa manutenção: vedações duráveis e componentes de qualidade reduzem intervalos de serviço.
• Personalização: diâmetros, comprimentos de curso, estilos de montagem e portas podem ser adaptados conforme necessário.

Processo de Produção

• Seleção de matéria-prima: tubos sem costura de alta qualidade e hastes em aço de liga são adquiridos.
• Processamento de tubos: tubos trefilados a frio e retificados fornecem acabamento interno preciso.
• Processamento de hastes: hastes usinadas com precisão são cromadas para dureza e proteção contra corrosão.
• Solda das tampas finais: extremidades do cilindro são soldadas para máxima resistência e estanqueidade.
• Usinagem: furação e roscagem de precisão garantem tolerâncias exatas.
• Montagem de vedações: vedações de alto desempenho instaladas para operação duradoura.
• Teste de pressão: cada cilindro é testado em condições de trabalho para garantir ausência de vazamento.
• Tratamento de superfície: pintura, fosfatização ou revestimento em pó para maior resistência à corrosão.
• Inspeção final: verificações dimensionais, testes de dureza e validação de desempenho antes do envio.

Aplicações

• Equipamento de construção: escavadeiras, tratores de esteira, carregadeiras, retroescavadeiras.
• Máquinas agrícolas: colheitadeiras, tratores, plantadeiras, pulverizadores.
• Manuseio de materiais: empilhadeiras, guindastes, elevadores, prensas.
• Mineração & tunelamento: máquinas de perfuração e equipamentos de transporte subterrâneo.
• Equipamentos industriais: prensas, siderúrgicas, sistemas de automação.
• Marítimo & offshore: equipamentos de convés, guinchos, sistemas de governo.

Detalhes do produto
Especificação — Detalhes
Nome do produto: Cilindro hidráulico de duplo efeito soldado
Faixa de diâmetro: 25 mm – 500 mm
Comprimento do curso: Até 6000 mm (personalizável)
Diâmetro da haste: 12 mm – 300 mm
Pressão de trabalho: Até 300 bar
Material: ST52 / CK45 / 42CrMo4
Acabamento superficial: haste cromada + corpo do cilindro pintado
Marca de vedantes: Hallite / Parker / NOK (opcional)
Faixa de temperatura: -30°C a +120°C
Opções de montagem: olhal, trunnion, flange, aba, olhal, montagem com pés
Norma: ISO 6020/6022, DIN ou personalizado

Inventário da fábrica

• Cilindros prontos para envio em diâmetros e cursos padrão.
• Estoque de tubos retificados e hastes cromadas para montagem rápida.
• Armazém dedicado para cilindros acabados com embalagem protetora.
• Capacidade de produção de mais de 10.000 cilindros por mês para pedidos em grande escala.

Inspeção de qualidade

• Inspeção dimensional: verificação de diâmetro, haste e curso com instrumentos calibrados.
• Teste de rugosidade superficial: garantia de acabamento de tubo retificado para vida útil ideal das vedações.
• Teste de dureza: verificação da dureza da haste (HRC) e resistência do tubo após tratamento térmico.
• Inspeção de solda: ensaios por ultrassom e raio X para detectar defeitos internos de soldagem.
• Teste de pressão e vazamento: cilindros testados sob carga completa para desempenho de vedação.
• Teste de névoa salina: validação da resistência à corrosão da haste cromada.

Certificados

• ISO 9001:2015 (Sistema de gestão da qualidade)
• ISO 14001 (Gestão ambiental)
• Certificação CE (Conformidade com normas europeias de segurança)
• Conformidade RoHS (Atendimento a requisitos ambientais e de segurança)
• Aprovações DNV / GL / BV (opcionais para aplicações marítimas e offshore)

Características / Especificações técnicas

• Faixa de diâmetro: 25 mm – 500 mm
• Comprimento do curso: Até 6000 mm (personalizável)
• Diâmetro da haste: 12 mm – 300 mm
• Pressão de trabalho: Até 300 bar
• Materiais: ST52 / CK45 / 42CrMo4
• Acabamento superficial: haste cromada e corpo do cilindro pintado
• Opções de vedantes: Hallite / Parker / NOK (opcional)
• Temperatura de operação: -30°C a +120°C
• Opções de montagem: olhal, trunnion, flange, aba, olhal, pés
• Normas: ISO 6020/6022, DIN ou personalizado
