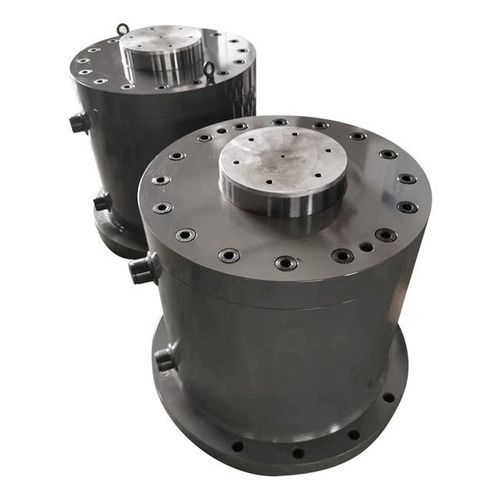

Cilindro hidráulico

de pistãode haste simplesem aço

Visão geral do produto O cilindro plunger de haste única é um atuador hidráulico projetado para empuxo linear de alta capacidade e elevação vertical. A haste plunger move-se diretamente no corpo do cilindro sem pistão interno, proporcionando uma construção compacta adequada para cargas verticais pesadas. Fabricado com tubos sem emenda rectificados e hastes endurecidas por indução e cromadas, oferece elevada resistência ao desgaste e longa vida útil. Usos comuns: plataformas de elevação, prensas hidráulicas, máquinas metalúrgicas e equipamentos de construção.

Modelo e marca Modelo: tipo plunger. Marca: EAST AI.

Vantagens

• Construção simples — menos componentes reduzem pontos de falha e facilitam a manutenção.
• Alta capacidade de carga — otimizado para elevação e empuxo vertical pesado.
• Durabilidade — hastes endurecidas por indução e cromadas resistem ao desgaste e à corrosão.
• Custo-benefício — custos de fabricação e manutenção inferiores aos cilindros com pistão.
• Design compacto — adequado para instalações com espaço limitado que exigem força linear elevada.
• Personalizável — disponível em vários diâmetros, cursos e opções de montagem.
• Vedações com baixa fuga — sistemas de selagem avançados minimizam perdas de fluido hidráulico.
• Longa vida útil — acabamento rectificado reduz atrito e desgaste.

Processo de produção

• Seleção de materiais — aços de alta qualidade como ST52, CK45 ou 42CrMo4.
• Processamento de tubos — corpos rectificados a Ra ≤ 0.2 μm para vedação ideal.
• Processamento de hastes — hastes usinadas, endurecidas por indução e cromadas.
• Usinagem CNC — torneamento e fresagem de precisão para tolerâncias rigorosas.
• Soldagem e terminais — soldagem estrutural garante resistência mecânica.
• Instalação das vedações — vedações importadas (Parker, Hallite, NOK) para confiabilidade.
• Testes hidráulicos — cada unidade testada em pressão nominal e sobrecarga.
• Tratamento de superfície — pintura, fosfatação ou revestimento em pó conforme necessário.
• Inspeção final — verificações dimensionais, rugosidade e dureza antes do envio.

Aplicações

• Máquinas de construção — equipamentos de elevação, andaimes, máquinas de betão.
• Equipamentos metalúrgicos — siderúrgicas, fundições.
• Prensas hidráulicas — forjamento, estampagem, conformação de metais.
• Manuseio de materiais — plataformas elevatórias, elevadores, elevadores hidráulicos.
• Equipamentos agrícolas — carregadores, mecanismos de capotamento.
• Equipamentos de mineração — sistemas de elevação pesada.
• Aplicações marítimas — dispositivos de elevação para navios e plataformas offshore.

Inventário de fábrica e capacidade de produção

• Grande estoque de tubos rectificados em vários diâmetros.
• Extenso inventário de hastes cromadas e endurecidas.
• Cilindros plunger semi-acabados disponíveis para personalização.
• Unidades prontas para envio em especificações populares.
• Capacidade de produção mensal superior a 10.000 cilindros hidráulicos.
• Suporte logístico para entregas globais.

Inspeção de qualidade e testes

• Inspeção dimensional — verificação de diâmetro, haste e comprimento.
• Controle de rugosidade — acabamento rectificado medido a Ra ≤ 0.2 μm.
• Teste de dureza — dureza superficial da haste controlada dentro da faixa HRC exigida.
• Teste de pressão hidráulica — unidades testadas a 1,5× pressão de trabalho.
• Exame de solda — teste ultrassônico para integridade estrutural.
• Teste de resistência à corrosão — verificação do cromado em câmara de névoa salina.

Certificações

• ISO 9001:2015 — sistema de gestão da qualidade.
• ISO 14001 — conformidade ambiental.
• CE — conformidade com diretivas de máquinas da UE.
• RoHS — conformidade de materiais e processos.
• Aprovações DNV/GL/BV — certificação para aplicações marítimas e offshore.

Detalhes do produto (tabela) Nome do produto: Cilindro plunger de haste única
Faixa de diâmetros: 40 mm – 400 mm
Comprimento de curso: Até 6000 mm (personalizável)
Pressão de trabalho: Até 250 bar
Material: ST52 / CK45 / 42CrMo4
Superfície da haste: Cromada dura, endurecida por indução
Marca das vedações: Parker / Hallite / NOK
Faixa de temperatura: -30°C a +120°C
Opções de montagem: Flange, Garfo, Trunnion, Olhal de fixação
Tipo de aplicação: Elevação/push de carga vertical
Normas: ISO 6022 / DIN / Opções personalizadas

Características / especificações técnicas

• Nome do produto: Cilindro plunger de haste única
• Modelo: tipo plunger
• Marca: EAST AI
• Faixa de diâmetros: 40 mm – 400 mm
• Comprimento de curso: Até 6000 mm (personalizável)
• Pressão de trabalho: Até 250 bar
• Materiais: ST52 / CK45 / 42CrMo4
• Superfície da haste: Cromada dura, endurecida por indução
• Vedações: Parker / Hallite / NOK
• Faixa de temperatura: -30°C a +120°C
• Opções de montagem: Flange, Garfo, Trunnion, Olhal de fixação
• Normas: ISO 6022 / DIN / Opções personalizadas
