Gerador de sinal ATG-2161

de impulsosde alta tensãomonocanal

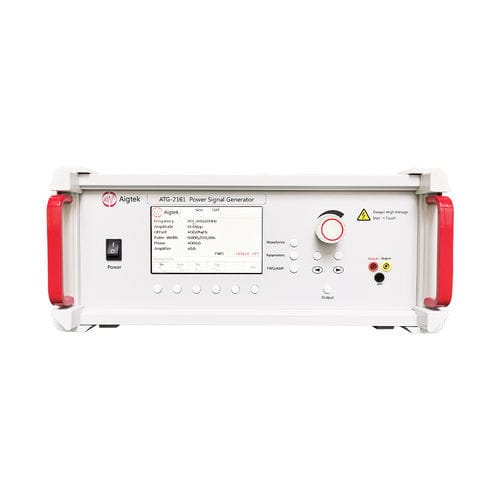

ATG-2161 é um gerador de sinal de potência ideal de canal único que pode emitir onda sinusoidal, onda quadrada, onda triangular e onda de pulso. O cliente pode escolher a entrada de sinal integrada ou externa de acordo com a condição de utilização. Tensão máxima de saída: 1600Vp-p (±800Vp); accionamento de carga de alta voltagem. Controlo digital e ganho de tensão variável, uma tecla para guardar a configuração geral, operação conveniente e concisa. Entrada O fim de entrada do sinal externo é a interface BNC. Durante a entrada do sinal incorporado, é o modo de gerador de sinal de potência, basta definir os parâmetros tais como forma de onda, frequência e tensão; quando o sinal é acedido externamente, é o modo amplificador, a resistência de entrada é 5kΩ, a resistência de saída pode ser comutada, e o sinal pode ser amplificado através da regulação do ganho de tensão. Saída A interface de saída é um borne de ligação de banana; tensão diferencial máxima de saída1600Vp-p (±800Vp); corrente máxima de saída é 40mAp. Visores LCD Painel de operação LCD para mostrar dinamicamente o estado e os parâmetros do equipamento, a interface interactiva é clara num relance, concisa e fácil de compreender. Ganho de voltagem Modo amplificador para sinal de entrada externa, ganho de tensão é 0-240 vezes (1step) digital-control e variável. Ganho exibido no LCD, ser ajustado rapidamente à voltagem requerida. Monitor 1/100 Monitor: A voltagem da porta é de 1/100 da porta de saída, a porta de monitorização é conector BNC que pode ser ligado com o osciloscópio para monitorizar a voltagem de saída em tempo real.
