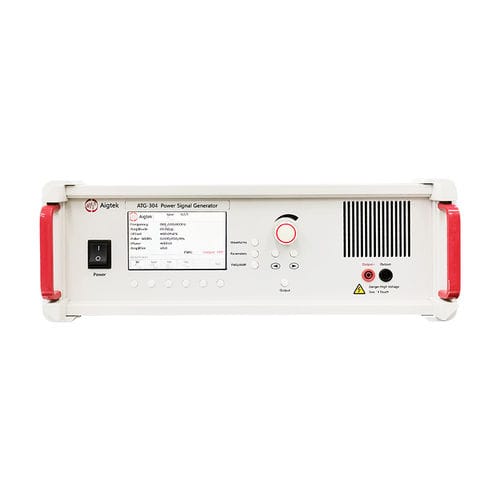

Gerador de sinal ATG-304B

de impulsoscom display integradomonocanal

Canal único Pode emitir onda senoidal, onda quadrada, onda triangular, e onda de pulso O sinal de entrada pode ser incorporado ou externo Tensão de saída até 0-90Vp-p (±45Vp) Corrente de saída 8Ap（higher corrente customizable） Bandwidth（-3dB） DC~30kHz O ATG-304 é um gerador de sinais de potência ideal que pode emitir onda sinusoidal, onda quadrada, onda triangular e onda de pulso. Tensão máxima de saída 90Vp-p (±45V), corrente de pico de saída 8Ap. Potência máxima de saída 360Wp, O sinal de entrada pode ser fonte de sinal integrada e fonte de sinal externa para realizar uma amplificação perfeita do sinal. Entrada O fim de entrada do sinal externo é a interface BNC. Durante a entrada do sinal incorporado, é o modo de gerador de sinal de potência, basta definir os parâmetros tais como forma de onda, frequência e tensão; quando o sinal é acedido externamente, é o modo amplificador, a resistência de entrada é 5kΩ, a resistência de saída pode ser comutada, e o sinal pode ser amplificado através da regulação do ganho de tensão. Saída A interface de saída é um borne de ligação de banana; a tensão de saída é 0-90Vp-p(±45Vp); a corrente máxima de saída é 8Ap. Visores LCD Painel de operação LCD para mostrar dinamicamente o estado e os parâmetros do equipamento, a interface interactiva é clara num relance, concisa e fácil de compreender. Ganho de voltagem Modo amplificador para sinal de entrada externa, ganho de voltagem é 0-30 vezes (1step) digital-control e variável. Ganho exibido no LCD, ser ajustado rapidamente à voltagem requerida. Monitor 1/100 Monitor: A voltagem da porta é de 1/100 da porta de saída, a porta de monitorização é conector BNC que pode ser ligado com o osciloscópio para monitorizar a voltagem de saída em tempo real.
