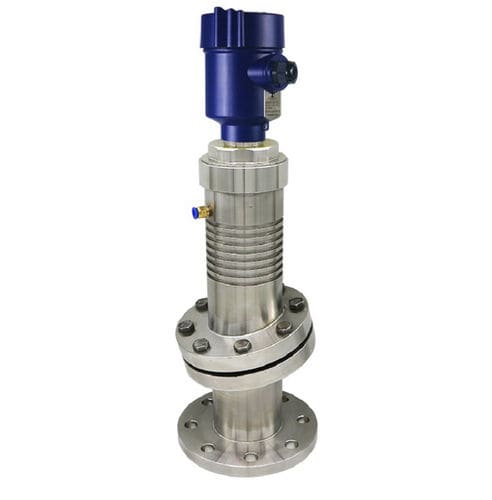

Transmissor de nível tipo radar FMCW 80G

para sólidospara líquidospara líquidos corrosivos

Princípio de funcionamento O transmissor emite pulsos de micro‑ondas extremamente estreitos através de uma antena de lente de alta frequência. O intervalo entre emissão e recepção é proporcional à distância até a superfície do meio. Um microprocessador avançado calcula a distância precisa e converte‑a em altura de nível. A série 80G utiliza tecnologia FMCW (Frequency Modulated Continuous Wave): emissão de ondas contínuas com frequência linearmente variável. A diferença entre o eco refletido e o sinal emitido é processada por FFT (Fast Fourier Transform) para obter alcance de alta resolução, suprimir ecos falsos e garantir continuidade e precisão de medição.

Características principais

• Frequência de operação ultra‑alta – 80 GHz (76–81 GHz); ângulo de feixe extremamente estreito (até 3°) concentra a energia para reduzir ecos falsos de paredes de vasos, agitadores, escadas e estruturas internas; comprimento de onda mais curto (~3,75 mm) melhora a reflexão em sólidos, pequenos grânulos e meios com baixa constante dielétrica.
• Resistência a temperaturas extremas – faixa de temperatura de processo −40°C a +1100°C (modelos com antena selada em cerâmica); opções de antena cerâmica (alumina/coríndon ou carbeto de silício) com ponto de fusão >2000°C; dissipação térmica composta multi‑estágio para operação estável sob intensa radiação térmica.
• Alta precisão & confiabilidade – precisão de medição ±1 mm; zona cega de 6–10 cm; processamento inteligente de eco (EchoDiscovery) filtra automaticamente vapor, espuma, condensação e poeira.
• Forte imunidade a interferências & penetração – insensível a temperatura, pressão, vapor, poeira ou vibrações; largura de banda instantânea de 5 GHz garante alta resolução e melhor penetração através de janelas espessas de quartzo/vidro.
• Instalação compacta & flexível – antena compacta para flanges de pequeno diâmetro ou espaços confinados; conexões de processo: roscadas (G1½, 1½ NPT) ou flangeadas (≥DN50/2"); pressão de processo: −0,5 a 3 MPa (até 16 MPa em modelos selecionados).
• Baixa manutenção & longa vida útil – medição sem contato, sem partes móveis, sem desgaste e sem contaminação do meio; operação sem manutenção reduz o tempo de inatividade e o custo total de propriedade.
• Conectividade avançada & digitalização – saídas: 4–20 mA/HART (dois‑fios ou quatro‑fios), RS485/Modbus RTU; Bluetooth para configuração sem fio e comissionamento remoto via app móvel; compatível com SCADA, DCS e plataformas IoT.
• Certificações de segurança – proteção contra explosão: Ex db IIC T6 Gb, Ex ia IIC T6 Ga, Ex tb IIIC, Ex ia IIIC; grau de proteção: IP66/IP67/IP68; conforme ATEX, IECEx e outras normas internacionais.

Especificações técnicas

• Frequência de operação: 76–81 GHz (80 GHz típico)
• Alcance de medição: 0–120 m (opções: 0–30/60/80 m)
• Precisão: ±1 mm
• Zona cega: 6–10 cm
• Ângulo do feixe: ≥3° (até 3°)
• Faixa de temperatura do processo: −40°C a +1100°C (modelo ultra‑alta temperatura)
• Temperatura ambiente: −40°C a +70°C
• Faixa de pressão do processo: −0,5 a 3 MPa (até 16 MPa em modelos selecionados)
• Alimentação: 24 V DC (dois‑fios / quatro‑fios) ou 220 V AC
• Sinais de saída: 4–20 mA/HART (dois‑fios / quatro‑fios), RS485/Modbus RTU
• Conexão de processo: Rosca (G1½, 1½ NPT) / Flange (≥DN50/2")
• Tipo de antena: Antena de lente / Antena de alta temperatura selada em cerâmica
• Material da antena: PTFE / PFA / Cerâmica (alumina/coríndon / SiC) / Aço inoxidável 316L
• Material do invólucro: Alumínio (câmara única / câmara dupla) / Aço inoxidável
• Grau de proteção: IP66 / IP67 / IP68
• Proteção contra explosão: Ex db IIC T6 Gb, Ex ia IIC T6 Ga, Ex tb IIIC, Ex ia IIIC
• Protocolos de comunicação: HART, RS485/Modbus, Bluetooth
• Constante dielétrica mínima: ≥1,5
• Visor: LCD retroiluminado com teclado (opcional)

Aplicações

• Metalurgia & siderurgia: monitoramento de nível em cadinhos e conchas; aço fundido, alumínio, cobre; nível de carga de alto‑forno; escória; conversores; lingoteiras; moldes de lingotamento contínuo.
• Lamas & minérios em alta temperatura: transportadores de minério em alta temperatura, fornos rotativos, fornos de cimento, máquinas de sinterização.
• Petroquímica & química: reatores de alta temperatura/pressão, unidades de coque, tanques de alcatrão, armazenamento de asfalto, unidades de coquização retardada.
• Geração de energia: tambores de caldeira, torres de dessulfuração, funis de cinzas, tanques de óleo combustível.
• Processamento metalúrgico & mineral: plantas de sinterização, plantas de peletização, bines de coque e minério, bunkers de alta temperatura.
• Aplicações especiais: meios ácidos/álcalinos em alta temperatura, vasos de alto vácuo, processos com vapor espesso, poeira intensa ou forte adesão cristalina.

Por que escolher o transmissor de nível por radar 80G de ultra‑alta temperatura?

• Desempenho em calor extremo – antena selada em cerâmica e dissipação térmica multi‑estágio permitem operação até 1100°C.
• Medição sem contato e sem manutenção – sem partes móveis, sem desgaste e sem contaminação do meio.
• Confiável em ambientes severos – sinal de 80 GHz penetra vapor denso, poeira e incrustações.
• Preciso e focalizado – ±1 mm de precisão e ângulo de feixe ultra‑estreito para minimizar ecos falsos.
• Instalação e comissionamento simples – design de antena compacto e configuração sem fio via Bluetooth.
• Conectividade industrial – suporte HART, RS485/Modbus e Bluetooth para integração SCADA/DCS/IoT.
